- Серія фітингів швидкороз'ємного цангового типу для пневматичних трубок великих діаметром 14 мм та 16 мм.
- Композитні пластикові фітинги Push-in широко використовуються в різних областях.
- Запірне кільце з нержавіючої сталі забезпечує надійність з'єднання та тривалий термін служби.
Швидкороз'ємні фітинги P серія
Швидкороз'ємні фітинги P серія
Технічні характеристики
| Робоче середовище | Стиснене повітря, вода |
| Робочий тиск | 0 … 10 бар |
| Максимальний робочий тиск | 15 бар |
| Температурний режим | (-10)°C … (+70)°C |
| Тип різьби | G |
| Рекомендовані матеріали трубки | PU поліуретан, PA поліамід, PE поліетилен |
| Матеріал: | |
| - корпус | PBT пластик |
| - ущільнюючі кільця | NBR |
| - затискне кільце | Нержавіюча сталь |
| - натискна цанга | POM пластик |
| - металева частина | Нікельована латунь |

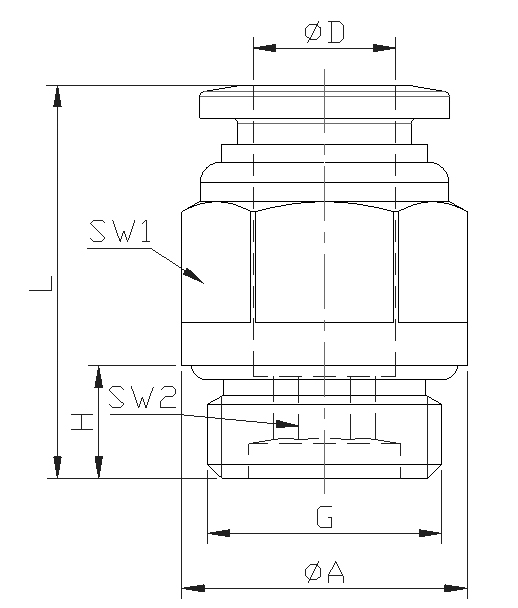

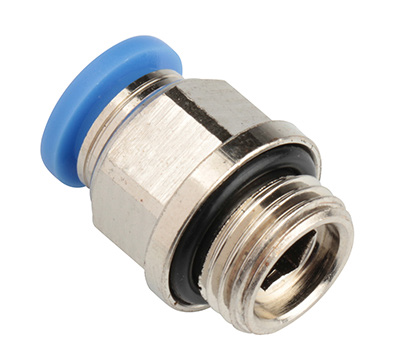

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, прямий із зовнішньою різьбою G для пневматичної трубки.
| Модель | ØD | G | H | L | A | SW1 | SW2 |
| PC14-G03 | 14 | G3/8 | 7,5 | 33,5 | 20 | 22 | 8 |
| PC14-G04 | 14 | G1/2 | 10 | 31,5 | 24 | 24 | 10 |
| PC16-G03 | 16 | G3/8 | 7,5 | 36 | 20 | 24 | 8 |
| PC16-G04 | 16 | G1/2 | 10 | 38 | 24 | 24 | 10 |

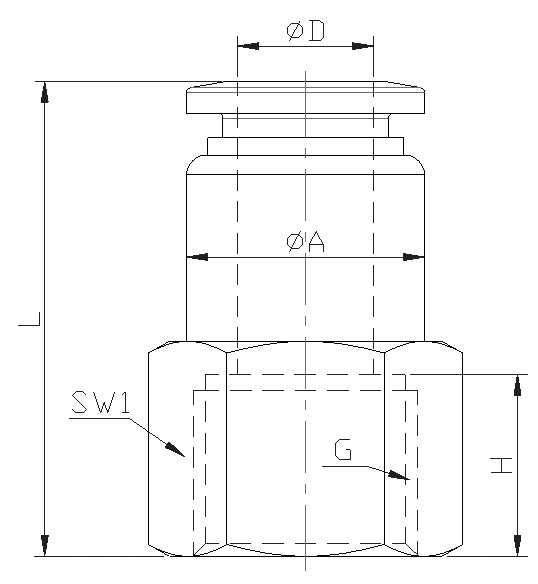

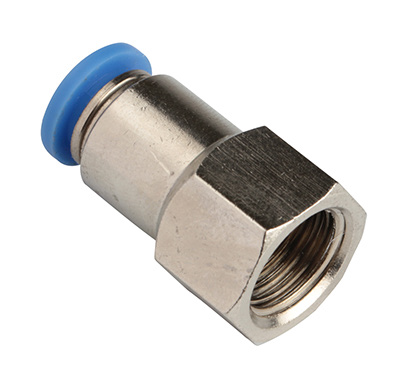

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, прямий з внутрішньою різьбой G для пневматичної трубки.
| Модель | ØD | G | H | L | A | SW1 |
| PCF14-G03 | 14 | G3/8 | 12 | 37,5 | 22 | 22 |
| PCF14-G04 | 14 | G1/2 | 14 | 39,5 | 22 | 24 |
| PCF16-G03 | 16 | G3/8 | 12 | 38 | 24 | 24 |
| PCF16-G04 | 16 | G1/2 | 14 | 40 | 24 | 24 |

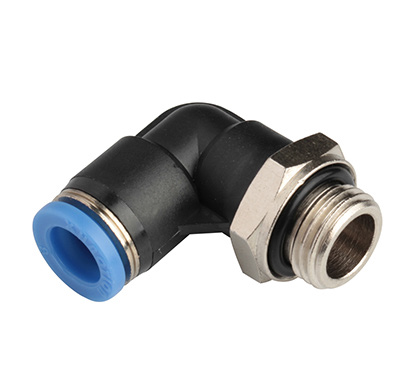

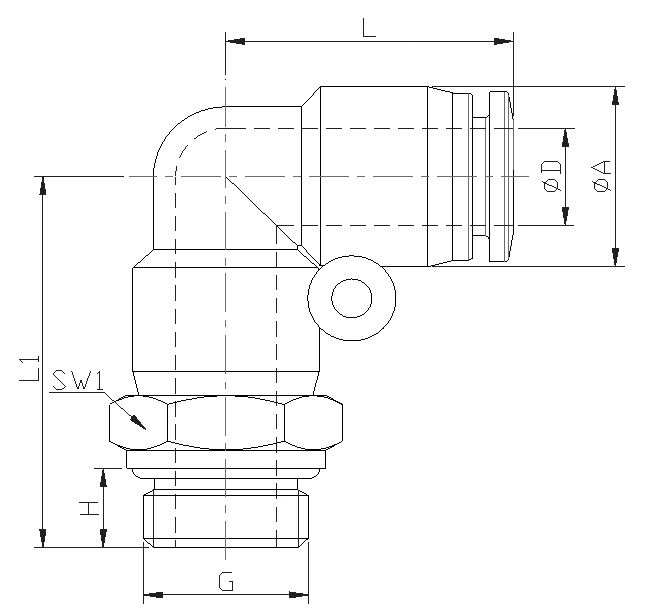

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, кутовий із зовнішньою різьбою G для пневматичної трубки.
| Модель | ØD | G | H | A | L | L1 | SW1 |
| PL14-G03 | 14 | G3/8 | 7,5 | 23,5 | 29,5 | 39,5 | 22 |
| PL14-G04 | 14 | G1/2 | 10 | 23,5 | 29,5 | 43 | 24 |
| PL16-G03 | 16 | G3/8 | 7,5 | 26,5 | 34 | 42,5 | 24 |
| PL16-G04 | 16 | G1/2 | 10 | 26,5 | 34 | 44,5 | 24 |

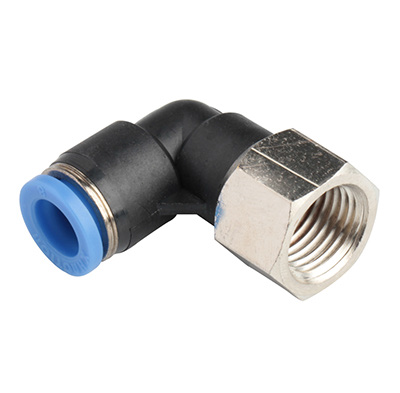

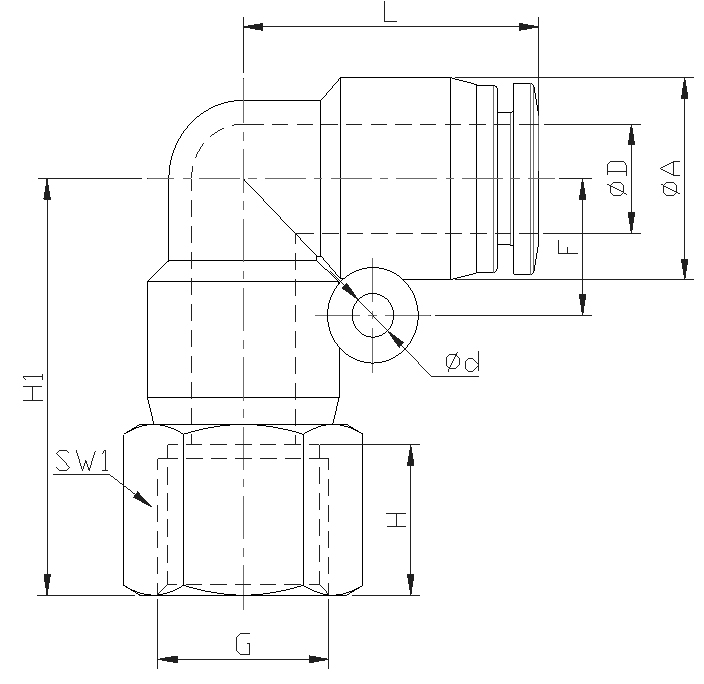

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, кутовий з внутрішньою різьбою G для пневматичної трубки.
| Модель | ØD | G | H | A | L | H1 | SW1 |
| PLF14-G03 | 14 | G3/8 | 12 | 23,5 | 29,5 | 39 | 22 |
| PLF14-G04 | 14 | G1/2 | 14 | 23,5 | 29,5 | 41 | 24 |
| PLF16-G03 | 16 | G3/8 | 12 | 26,5 | 34 | 43 | 24 |
| PLF16-G04 | 16 | G1/2 | 14 | 26,5 | 34 | 45 | 24 |

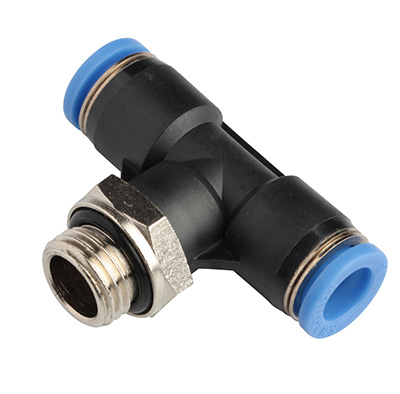

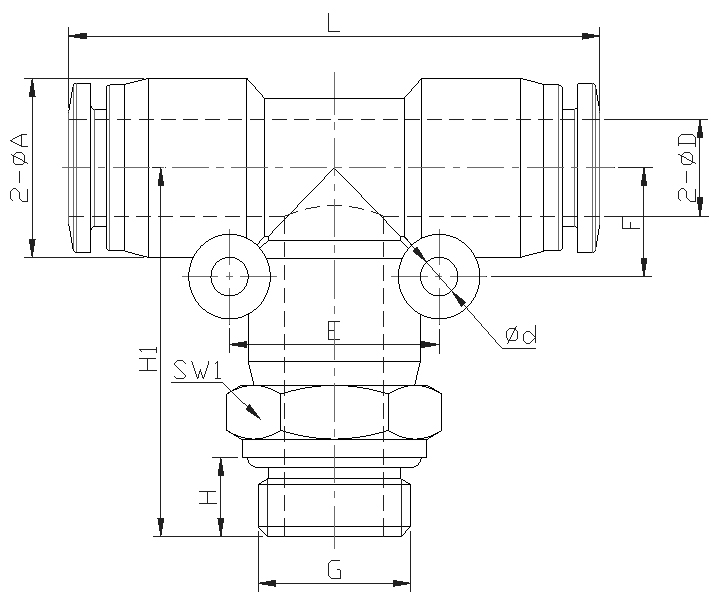

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, трійник із зовнішньою різьбою G для пневматичної трубки.
| Модель | ØD | G | H | A | L | H1 |
| PT14-G03 | 14 | G3/8 | 7,5 | 23,5 | 62 | 39,5 |
| PT14-G04 | 14 | G1/2 | 10 | 23,5 | 62 | 43 |
| PT16-G03 | 16 | G3/8 | 7,5 | 26,5 | 65 | 42,5 |
| PT16-G04 | 16 | G1/2 | 10 | 26,5 | 65 | 44,5 |

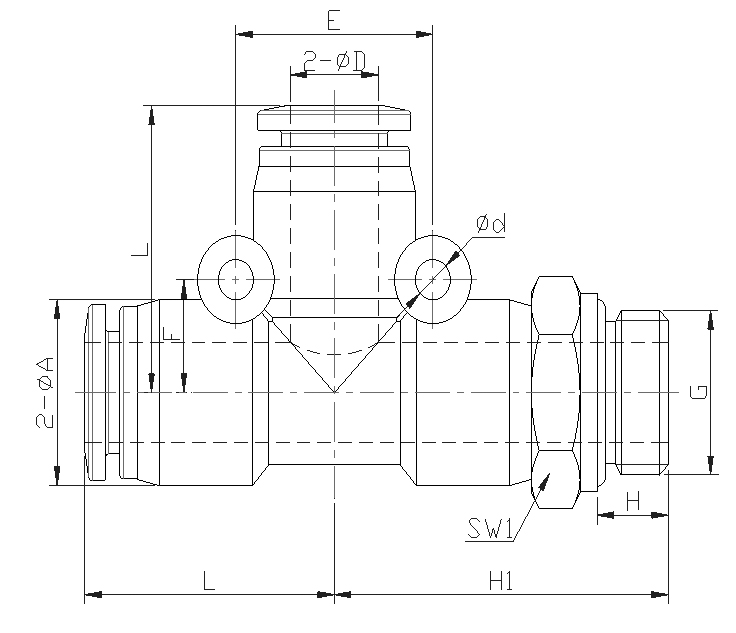

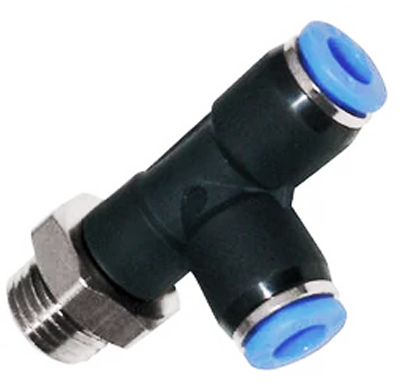

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, трійник із зовнішньою різьбою G для пневматичної трубки.
| Модель | ØD | G | H | A | L | H1 |
| PST14-G03 | 14 | G3/8 | 7,5 | 23,5 | 31 | 39,5 |
| PST14-G04 | 14 | G1/2 | 10 | 23,5 | 31 | 43 |
| PST16-G03 | 16 | G3/8 | 7,5 | 26,5 | 32,5 | 42,5 |
| PST16-G04 | 16 | G1/2 | 10 | 26,5 | 32,5 | 44,5 |

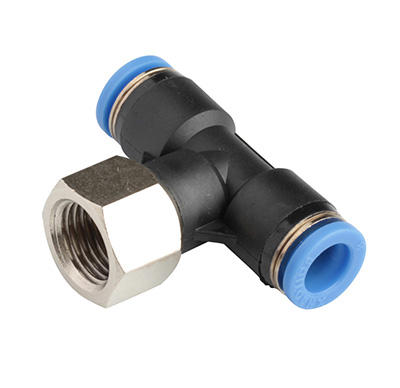

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, трійник із внутрішньою різьбою G для пневматичної трубки.
| Модель | ØD | G | H | A | L | H1 |
| PIF14-G03 | 14 | G3/8 | 12 | 23,5 | 62 | 39 |
| PIF14-G04 | 14 | G1/2 | 14 | 23,5 | 62 | 41 |
| PIF16-G03 | 16 | G3/8 | 12 | 26,5 | 65 | 43 |
| PIF16-G04 | 16 | G1/2 | 14 | 26,5 | 65 | 45 |

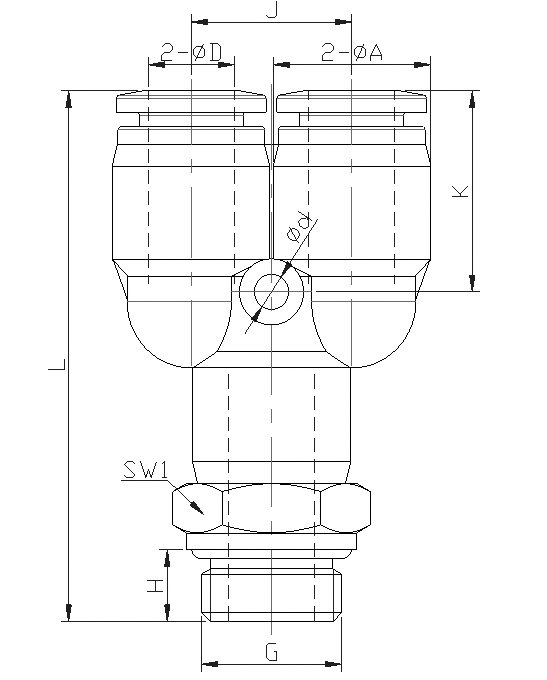

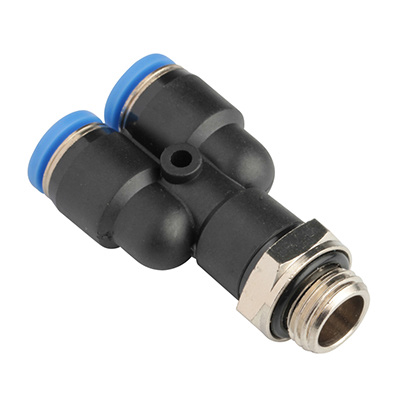

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, трійник (розгалужувач) Y - тип із зовнішньою різьбою G для пневматичної трубки.
| Модель | D | G | H | A | L | J |
| PWT14-G03 | 14 | G3/8 | 7,5 | 23,5 | 63,2 | 23 |
| PWT14-G04 | 14 | G1/2 | 10 | 23,5 | 67,5 | 23 |
| PWT16-G03 | 16 | G3/8 | 7,5 | 26,5 | 65,6 | 26 |
| PWT16-G04 | 16 | G1/2 | 10 | 26,5 | 69,2 | 26 |

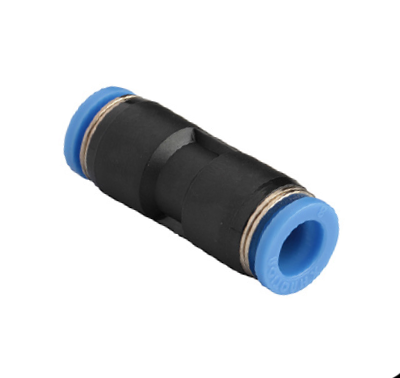

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, з'єднувач із прямим переходом під пневматичну трубку.
| Модель | ØD | A | L |
| PUC14 | 14 | 23,5 | 51,0 |
| PUC16 | 16 | 26,5 | 50,5 |

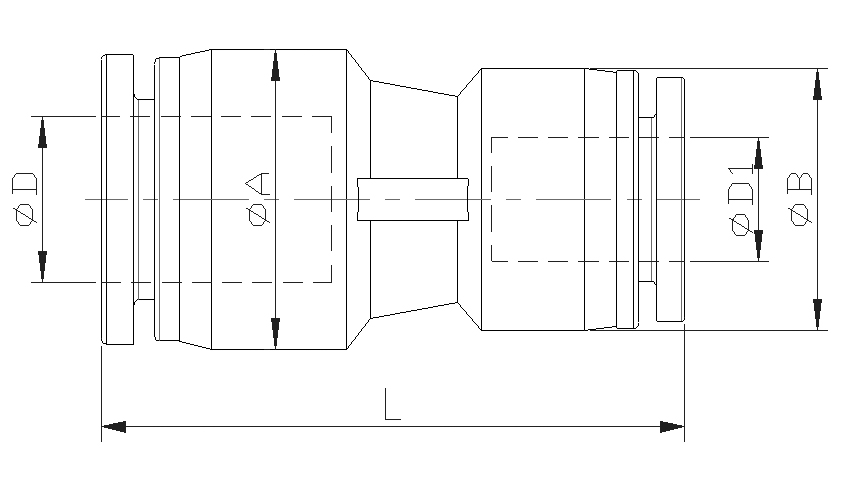

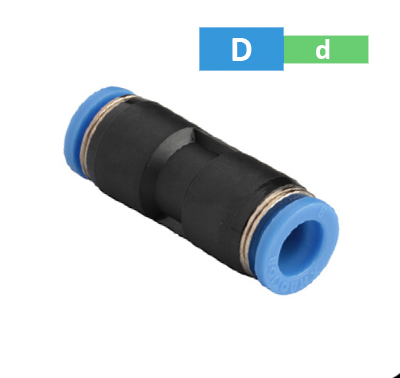

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, з'єднувач із не прямим переходом під пневматичну трубку.
| Модель | ØD | ØD1 | A | B | L |
| PG14-12 | 14 | 12 | 23,5 | 23,5 | 50,5 |
| PG16-12 | 16 | 12 | 26,5 | 26,5 | 50,5 |
| PG16-14 | 16 | 14 | 26,5 | 26,5 | 51,0 |

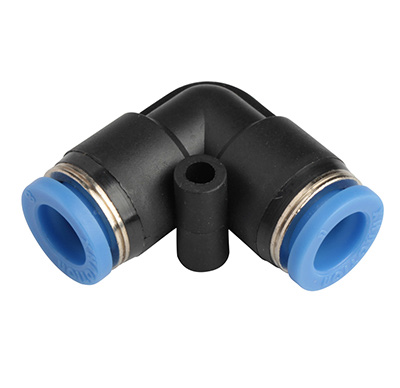

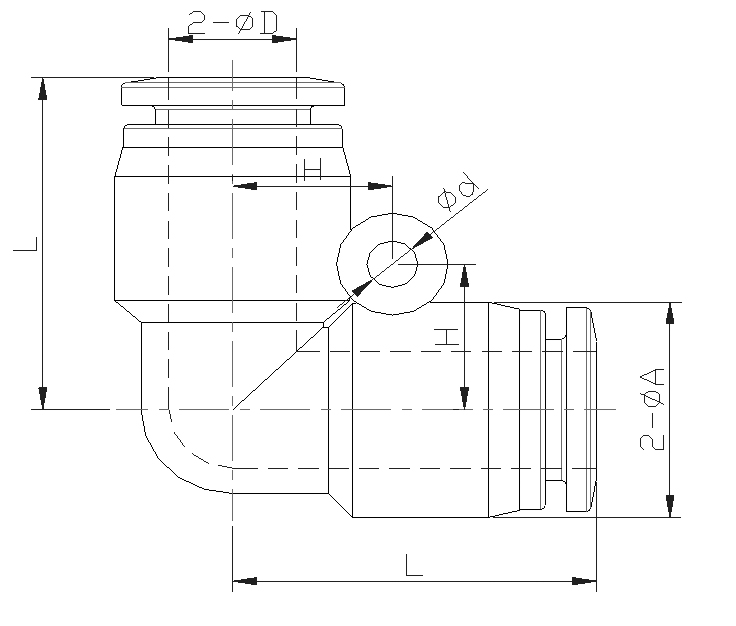

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, кутовий з'єднувач з прямим переходом під пневматичну трубку.
| Модель | ØD | A | L | d | H |
| PUL14 | 14 | 23,50 | 31,00 | 5,20 | 15,00 |
| PUL16 | 16 | 26,50 | 33,50 | 5,20 | 15,00 |

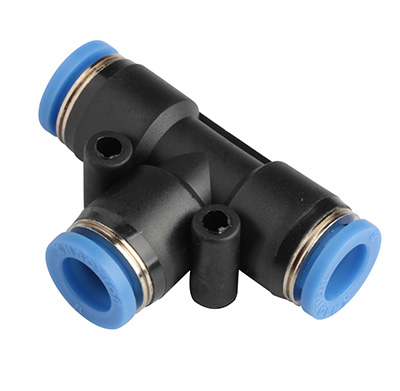

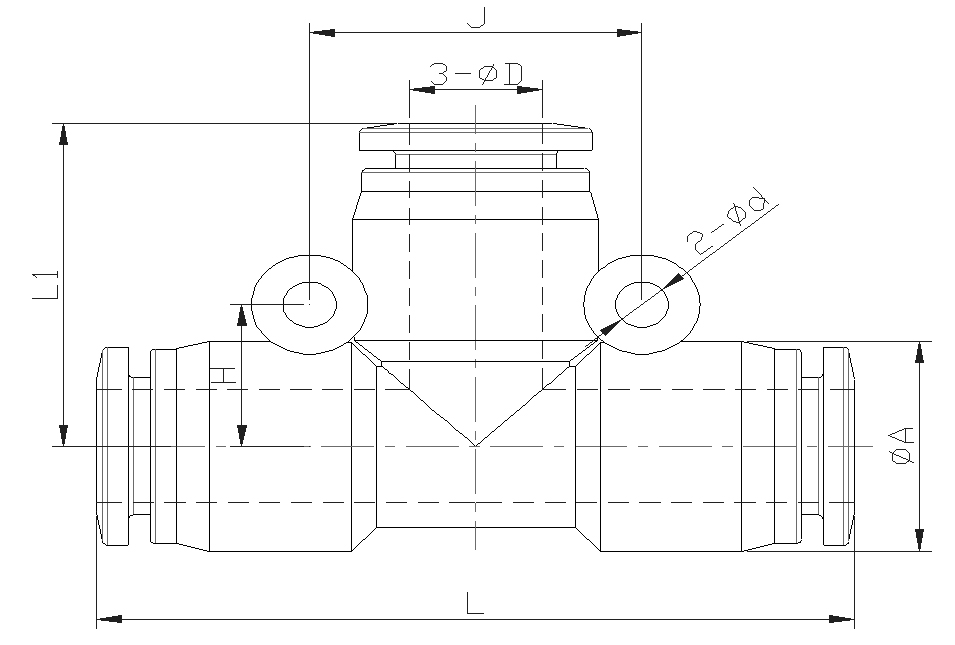

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, трійник з прямим переходом під пневматичну трубку.
| Модель | ØD | A | L | L1 | d | J | H |
| PUT14 | 14 | 23 | 61 | 30,5 | 5,2 | 29,5 | 14,75 |
| PUT16 | 16 | 26,5 | 64 | 32 | 5,2 | 30,5 | 15 |

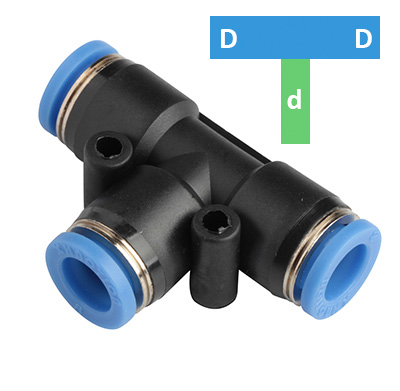

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, трійник з не прямим переходом під пневматичну трубку.
| Модель | ØD | ØD1 | A | L | L1 | d | J | H |
| PGT14-12 | 14 | 12 | 23,5 | 61 | 30 | 5,2 | 29,5 | 14,75 |
| PGT16-12 | 16 | 12 | 26,5 | 65 | 32,5 | 5,2 | 30 | 15 |
| PGT16-14 | 16 | 14 | 26,5 | 65 | 32,5 | 5,2 | 30 | 15 |

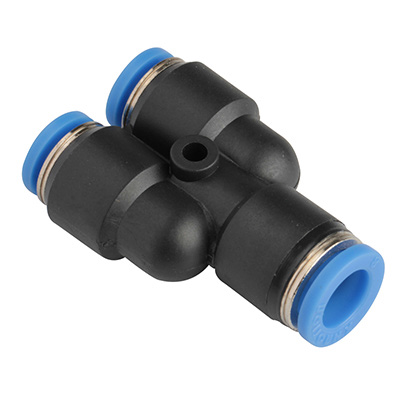

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, розгалужувач Y - тип із прямим переходом під пневматичну трубку.
| Модель | ØD | A | L | d | J | H |
| PY14 | 14 | 23 | 57 | 4,2 | 23 | 21,5 |
| PY16 | 16 | 26 | 60,5 | 4,2 | 25 | 22,5 |

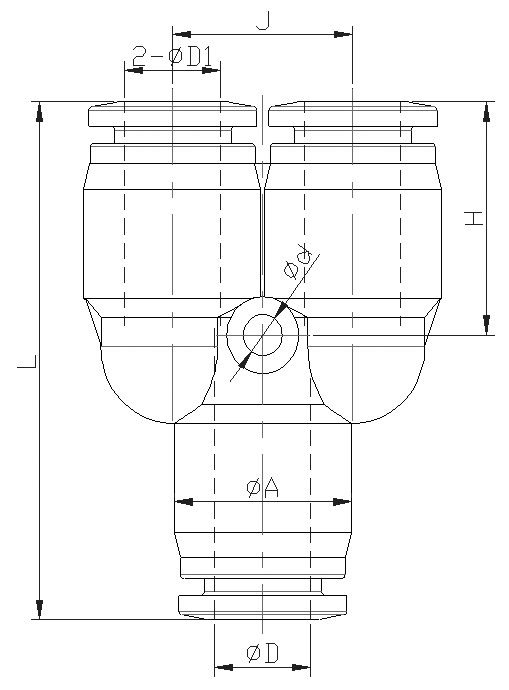

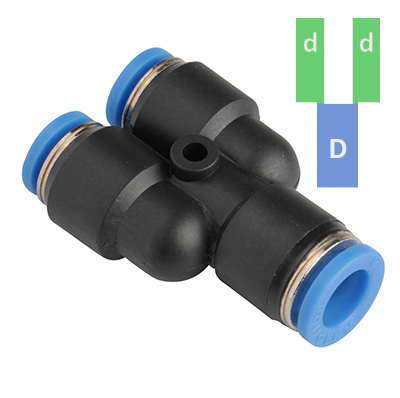

Номер для замовлення - Фітинг швидкороз'ємний цангового типу, пластиковий, розгалужувач Y - тип з не прямим переходом під пневматичну трубку.
| Модель | ØD | ØD1 | A±0.5 | L±1 | d±0.2 | J±0.3 | H±0.5 |
| PW14-12 | 14 | 12 | 23,5 | 56 | 4,2 | 23 | 22 |
| PW16-12 | 16 | 12 | 26,5 | 57 | 4,2 | 25 | 22,5 |
| PW16-14 | 16 | 14 | 26,5 | 58,5 | 4,2 | 25 | 22,5 |
