- Міні куплунги з самозапиранням служать для швидкого та легкого приєднання та роз'єднання пневматичних шлангів.
- Зменшена серія швидкороз'ємних куплунгів виконана згідно з європейським стандартом (див. профіль) також сумісні із серіями інших виробників.
- Швидкорозбірні з'єднання складається з розетки (частина, що самозапирається) і штекера (прохідна частина).
- Рекомендується застосовувати комплектне постачання розетка (мама) / штекер (тато).

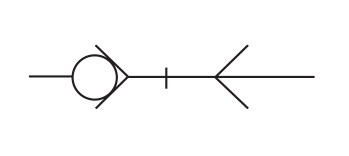

- При подачі стисненого повітря до розетки (мама) потік повітря перекривається при під'єднанні штекера (тато) потік повітря проходить до споживача, при від'єднанні штекера (тато) повітря замикається на розетці (мама). Розетка виконує функцію повітряного замка.
- Області застосування: підключення пневмоінструменту; повітряні колектори / магістралі для монтажу переносних вузлів та елементів.
Швидкозйомні з'єднання 8100 серія
Швидкозйомні з'єднання 8100 серія
Профіль
Технічні характеристики
| Робоче середовище | Стиснене повітря, інертні гази, вакуум |
| Пропускна спроможність (норм.л/хв) | 1100 |
| Робочий тиск (бар) | 12 |
| Температурний режим (°С) | -18°C / +80°C |
| Умовний прохід (мм) | 7 |
| Тип різьби | R, G |
Номер для замовлення - Куплунг (розетка) із зовнішньою різьбою
| Модель | F | H | D | L | CH | CH1 | Пакування, шт. | |
| 8110FM01 | GM100018 | G1/8 | 6,5 | 17 | 37 | 14 | 13 | 10 |
| 8110FM02 | GM100014 | G1/4 | 8 | 17 | 39 | 14 | 13 | 10 |
*Розміри вказані для серії GD.
Номер для замовлення - Куплунг (розетка) з внутрішньою різьбою
| Модель | F | H | D | L | CH | CH1 | Пакування, шт. | |
| 8120FF01 | GM200018 | G1/8 | 9 | 17 | 39 | 14 | 13 | 10 |
| 8120FF02 | GM200014 | G1/4 | 10,5 | 17 | 41 | 15 | 13 | 10 |
*Розміри вказані для серії GD.
Заказной номер - Куплунг (розетка) штуцер под шланг
| Модель | d | A | D | L | CH | Пакування, шт. | |
| 8130RE06 | GM450006 | 6 | 6,3 | 17 | 48 | 14 | 10 |
| 8130RE08 | GM450008 | 8 | 8,3 | 17 | 49 | 14 | 10 |
*Розміри вказані для серії GD.
Номер для замовлення - Куплунг (штекер) із зовнішньою різьбою
| Модель | F | H | D | L | CH | Пакування, шт. | |
| 8160MM01 | GM600018 | G1/8 | 6,5 | 9 | 26,5 | 12 | 10 |
| 8160MM02 | GM600014 | G1/4 | 8 | 9 | 28 | 14 | 10 |
*Розміри вказані для серії GD.
Номер для замовлення - Куплунг (штекер) з внутрішньою різьбою
| Модель | F | H | D | L | CH | Пакування, шт. | |
| 8170FM01 | GM700018 | G1/8 | 8,5 | 9 | 26 | 12 | 10 |
| 8170FM02 | GM700014 | G1/4 | 10,5 | 9 | 28 | 12 | 10 |
*Розміри вказані для серії GD.
Заказной номер - Куплунг (штекер), штуцер под шланг
| Модель | d | A | D | L | Пакування, шт. | |
| 8180RE06 | GM950006 | 6,4 | 6 | 9 | 33 | 10 |
| 8180RE08 | GM950008 | 8,5 | 8 | 9 | 33 | 10 |
*Розміри вказані для серії GD.
