- Клапан ручного управління.
- Підвищений ресурс роботи щонайменше 50 млн. циклів.
- Мінімальні вимоги до підготовки повітря – 40 мкм.
- Не вимагає мастила під час експлуатації. Заводське мастило розраховане на весь термін служби.
- Панельний монтаж клапана.
- Робота при низьких температурах та запилених умовах роботи.
Натискний клапан 4L серія
Натискний клапан 4L серія
Пневматичний символ
Технічні характеристики
| Модель | 4L110-06 | 4L210-06 | 4L210-08 | 4L310-08 | 4L310-10 |
| Робоче середовище | Стиснене повітря (зі ступенем фільтрації 40 мкм) | ||||
| Управління | Ручне | ||||
| Порт підключення та вихлопу | 1/8″ | 1/4″ | 3/8″ | ||
| Умовний прохід | 12.00мм2 (Cv=0.67) | 14.00мм2 (Cv=0.78) | 16.00мм2 (Cv=0.89) | 25.00мм2 (Cv=1.39) | 30.00мм2 (Cv=1.67) |
| Тип клапана | 5/2 | ||||
| Змащення | Не потрібно (Закладено на весь термін служби) | ||||
| Робочий тиск | 0-1,0 МПа | ||||
| Випробувальний тиск | 1,5МПа | ||||
| Робоча температура | -20…70С | ||||
| Матеріал корпусу | Алюмінієвий сплав | ||||
Номер для замовлення
| Порти / Тип | 5/2 | |||
| 100 серія | 200 серія | 200 серія | ||
| 1/8 | 4L11006G | 4L21006G | — | — |
| 1/4 | — | 4L21008G | 4L31008G | |
| 3/8 | — | — | — | 4L31010G |

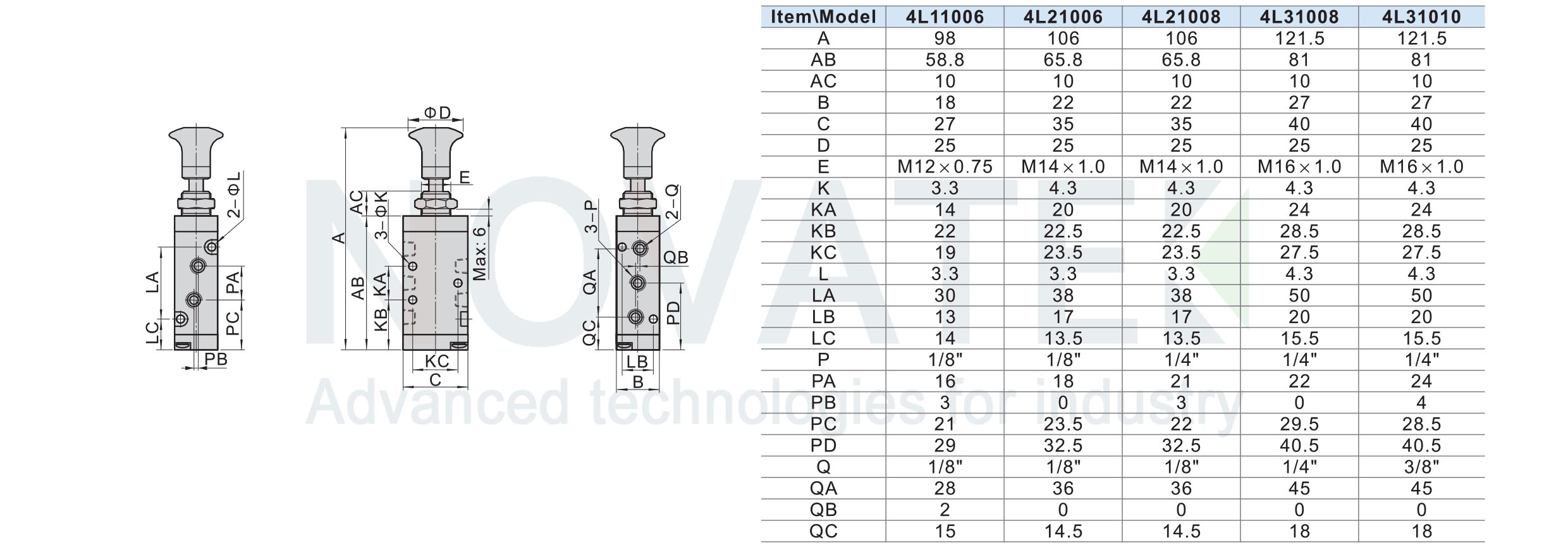

Розміри
