- Зменшене тертя між золотником корпусом, що дозволяє забезпечити мінімальні зусилля та час спрацьовування.
- Функція пам'яті для бістабільного клапана.
- Підвищений ресурс роботи щонайменше 50 млн. циклів.
- Мінімальні вимоги до підготовки повітря – 40 мкм
- Не вимагає мастила під час експлуатації. Заводське мастило розраховане на весь термін служби.
- Не вимагає мастила під час експлуатації. Заводське масло розраховане на весь термін служби.
Розподільник 3A100 серія
Розподільник 3A100 серія
Пневматичний символ
Технічні характеристики
| Модель | 3A110-M5 | 3A120-M5 | 3A110-06 | 3A120-06 |
| Робоче середовище | Стиснене повітря (зі ступенем фільтрації 40 мкм) | |||
| Управління | Зовнішній пілот | |||
| Порт підключення | вхід = вихід = вихлоп = M5 | вхід = вихід = вихлоп = 1/8 " | ||
| Умовний прохід | 5,5 мм2(Cv=0,31) | 12,0 мм2 (Cv=0,67) | ||
| Тип клапана | 3/2 | |||
| Змащення | Не потрібно (Закладено на весь термін служби) | |||
| Робочий тиск | 0,15-0,8 МПа | |||
| Випробувальний тиск | 1,2МПа | |||
| Робоча температура | -20…70С | |||
| Матеріал корпусу | Алюмінієвий сплав | |||
| Максимальна частота спрацьовування | 5 циклів/сек | |||
Номер для замовлення
| Порти / Тип | 3/2 | ||
| Н.З. моностабільний [1] | Н.О. моностабільний [2] | бістабільний | |
| М5 | 3A110M5NC | 3A110M5NO | 3A120M5 |
| G1/8 | 3A11006NCG | 3A11006NOG | 3A12006G |
[1] — Нормально закритий — без подачі пневматичного сигналу керування на клапан, порт живлення (P) закритий, вихлоп (порти A→R).
[2] — Нормально відкритий — без подачі пневматичного сигналу керування на клапан, порт живлення (P→A) відкритий, порт вихлопу (R ) закритий.

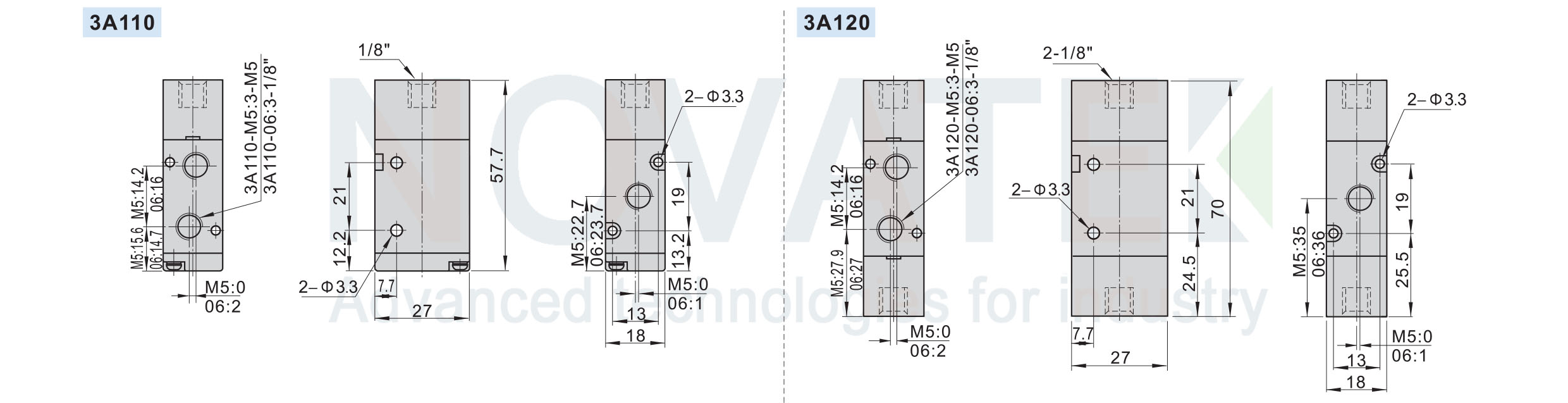

Розміри
