- Зменшене тертя між золотником корпусом, що дозволяє забезпечити мінімальні зусилля та час спрацьовування.
- Функція пам'яті для бістабільного клапана.
- Підвищений ресурс роботи щонайменше 50 млн. циклів.
- Мінімальні вимоги до підготовки повітря – 40 мкм.
- Не вимагає мастила під час експлуатації. Заводське мастило розраховане на весь термін служби.
- Не вимагає мастила під час експлуатації. Заводське масло розраховане на весь термін служби.
- Додаткові опції клапанів 5/3 типу.
Розподільник 4A100 серія
Розподільник 4A100 серія
Пневматичний символ
Технічні характеристики
| Модель | 4A110-M5 4A120-M5 |
4A130C-M5 4A130E-M5 4A130P-M5 |
4A110-06 4A120-06 |
4A130C-06 4A130E-06 4A130P-06 |
| Робоче середовище | Стиснене повітря (зі ступенем фільтрації 40 мкм) | |||
| Управління | Зовнішній пілот | |||
| Порт підключення/вихлоп | вхід = вихід = вихлоп = M5 | вхід = вихід = вихлоп = 1/8 " | ||
| Умовний прохід | 5,5 мм2(Cv=0,31) | 5,5 мм2(Cv=0,28) | 12,0 мм2 (Cv=0,67) | 9,0мм2 (Cv=0,50) |
| Тип клапана | 5/2 | 5/3 | 5/2 | 5/3 |
| Робочий тиск | 0,15-0,8 МПа | |||
| Випробувальний тиск | 1,2МПа | |||
| Робоча температура | -20…70С | |||
| Матеріал корпусу | Алюмінієвий сплав | |||
| Змащення | Не потрібно (Закладено на весь термін служби) | |||
| Максимальна частота спрацьовування | 5 циклів/сек | 3 циклів/сек | 5 циклів/сек | 3 циклів/сек |
| Вага | 4A110-M5: 85гр 4A120-M5: 140гр |
4A130C-M5: 165гр 4A130E-M5: 165гр 4A130P-M5: 165гр |
4A110-06: 85гр 4A120-06: 140гр |
4A130C-06: 165гр 4A130E-06: 165гр 4A130P-06: 165гр |

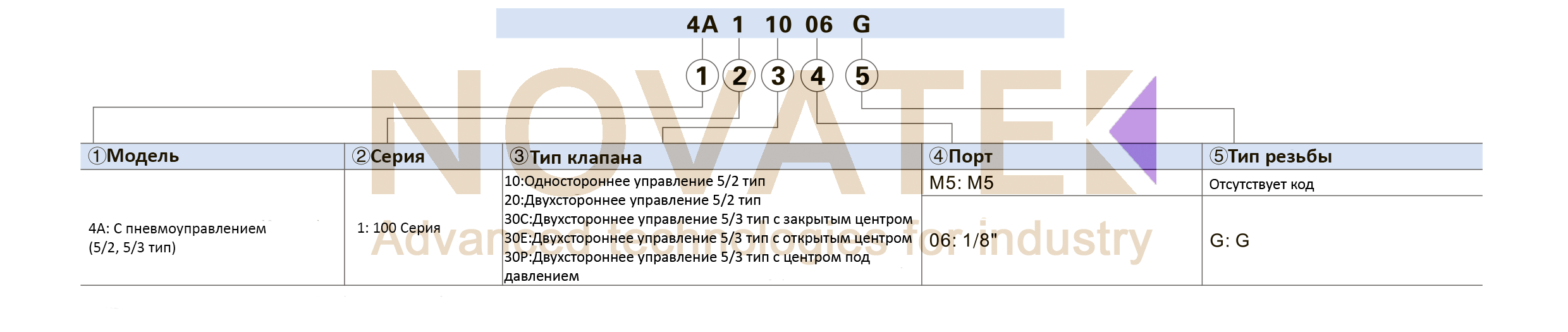

Номер для замовлення
| Порти / Тип | 5/2 | 5/3 | |||
| моностабільний | бістабільний | всі порти (P, A, B, R, S) закриті в середньому положенні | з відкритими портами вихлопу (A→R, B→S) у середньому положенні | порти (P→A,B) під тиском у середньому положенні | |
| М5 | 4A110M5 | 4A120M5 | 4A130CM5 | 4A130EM5 | 4A130PM5 |
| G1/8 | 4A11006G | 4A12006G | 4A130C06G | 4A130E06G | 4A130P06G |

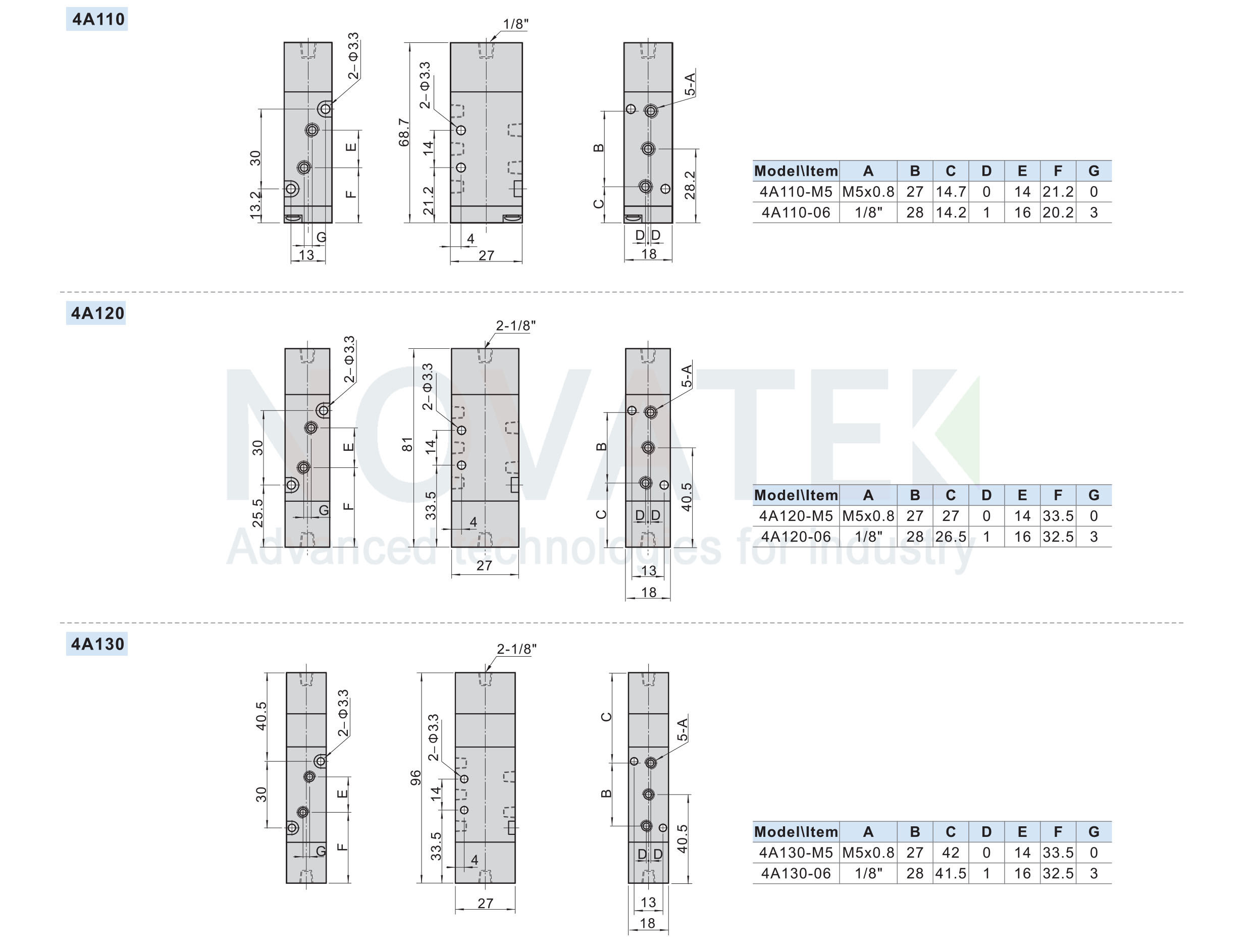

Розміри
