Магістральні фільтри NZ серія

  1. Головна
  2. Продукція
  3. Промислова пневматика
  4. Магістральна підготовка повітря
  5. Магістральні фільтри NZ серія
ЗАВАНТАЖИТИ ТЕХНІЧНИЙ ПАСПОРТ

Магістральні фільтри для стисненого повітря NZ10-95 серія

  • Очищення магістрального повітря від твердих частинок, води, мастила, запахів.
  • Комплектація окремим фільтроелементом в залежності від необхідного ступеня очищення.
  •  Великий діапазон ступеня фільтрації:

NT (префільтр) - 1мкм

NA (мікрофільтр) - 0,1 мкм

NAA (мікрофільтр) - 0,01 мкм

NH (активоване вугілля)

  •  Алюмінієвий корпус із фіксацією колби.
  • Колектація автоматичним скиданням конденсату:

Конденсатовідвідник механічного типу (поплавковий)

Конденсатовідвідник електронного типу (таймерний)

  • Опція – система індикації забрудненості фільтроелементу.

Технічні характеристики / Номер для замовлення корпусу та фільтрелементів

Модель корпусу фільтра Номінальна витрата* (Нм3/хв), (при 7 бар) Підключення (BSPP) Максимальний тиск (бар) Розміри (мм) Кільк. фільтроел. (шт) Модель фільтроелементів
Ступінь фільтрації µm (мкм) / Залишковий вміст мастила ppm (мг/м3)
A B C NT NA NAA NH
префільтр мікрофільтр мікрофільтр Акт. вугілля
1 мкм 0,1 мкм 0,01 мкм видалення запаху
— < 0,1 мг/м3 < 0,01 мг/м3 < 0,001 мг/м3**
NZ-10 1,0 G1/2 16 92 217 243 1 NT-10 NA-10 NAA-10 NH-10
NZ-20 2,0 G3/4 92 287 313 1 NT-20 NA-20 NAA-20 NH-20
NZ-26 2,6 G3/4 92 287 313 1 NT-26 NA-26 NAA-26 NH-26
NZ-35 3,5 G1 126 320 355 1 NT-35 NA-35 NAA-35 NH-35
NZ-55 5,5 G1 126 320 355 1 NT-55 NA-55 NAA-55 NH-55
NZ-75 7,5 G1-1/2 126 390 425 1 NT-75 NA-75 NAA-75 NH-75
NZ-95 10,7 G1-1/2 126 390 425 1 NT-95 NA-95 NAA-95 NH-95
Характеристики прецизійного фільтруючого елемента Модель фільтроелементів
NT NA NAA NH
Клас якості по твердим частинкам, ISO8573-1. 3 2 1 1**
Клас якості за вмістом оливи, ISO8573-1. — 2 1 1
Допустимий перепад тиску для елемента (psi) 0,29 0,725 1,16 0,87
Заміна фільтроелементу при перепаді тиску. (psi) 5,07 5,07 5,07 6 місяців
Мінімальна робоча температура (С°) 1,5
Максимальна робоча температура (С°) 65 45

*При підборі враховувати поправочний коефіцієнт робочого тиску.

**Дійсно, якщо перед фільтруючим елементом встановлений фільтруючий елемент NA, NAA.

Номер для замовлення повітряного фільтра у зборі з картриджем

Модель повітряний фільтр в зборі з фільтрелементом Номінальна витрата** (Нм3/хв) Приєднання P1-P2 Порт відведення конденсату P3 *** Максимальний тиск (бар)
NT NA NAA NH
префільтр мікрофільтр мікрофільтр Акт. вугілля
1 мкм 0,1 мкм 0,01 мкм видалення запаху
— < 0,1 мг/м3 < 0,01 мг/м3 < 0,001 мг/м3*
NZ-10/NT NZ-10/NA NZ-10/NAA NZ-10/NH 1,0 G1/2 G1/2 16
NZ-20/NT NZ-20/NA NZ-20/NAA NZ-20/NH 2,0 G3/4
NZ-26/NT NZ-26/NA NZ-26/NAA — 2,6 G3/4
NZ-35/NT NZ-35/NA NZ-35/NAA — 3,5 G1
NZ-55/NT NZ-55/NA NZ-55/NAA — 5,5 G1
NZ-75/NT NZ-75/NA NZ-75/NAA — 7,5 G1-1/2
NZ-95/NT NZ-95/NA NZ-95/NAA — 10,7 G1-1/2

*При підборі враховувати поправочний коефіцієнт робочого тиску.

**Дійсно, якщо перед фільтруючим елементом встановлений фільтруючий елемент NA, NAA.

*** Фільтр у зборі поставляється в комплекті з кульовим запірним краном 2/2 з ручним керуванням.

Поправочний коефіцієнт робочого тиску

Мінімальний робочий тиск (бар) 2 3 4 5 6 7 8 9 10 12 14 16 18 20 21
Коригувальні фактори 0,38 0,5 0,62 0,75 0,87 1 1,12 1,24 1,37 1,62 1,86 2,11 2,36 2,61 2,73

Номер для замовлення аксесуарів

Тип Автоматичні конденсатовідвідники Датчик забрудненості
Механічний поплавковий Електронний (з таймером) Диф. манометр
Номер для замовлення AD400-04 HAD20B IWPTM-16-1/2-AC220V BSPP G-DM
Порт підключення F — G1/2 **M — G1/2 M — G1/2 ***спец монтаж
Порт скидання конденсату F — G3/8 F — G1/2 F — G1/2 —

*[F] -порт з внутрішньою різьбою, [M] — порт з зовнішньою різьбою.

**Порт з зовнішньою різьбою за допомогою комплектного постачання ніпелю 1/2-1/2.

*** Спец монтаж перед відвантаженням товару. Замовляється окремою позицією, але поставляється в зборі з фільтром.

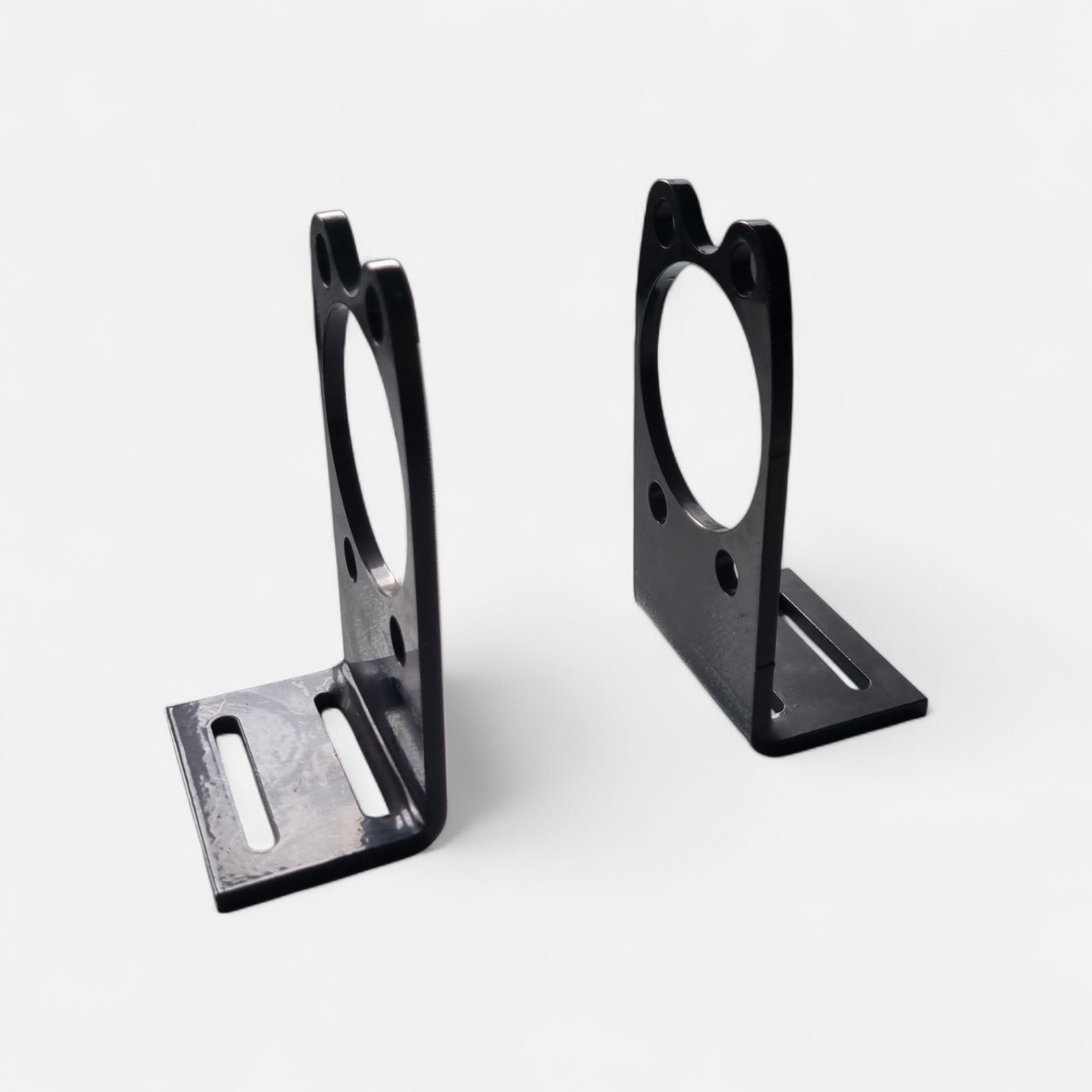

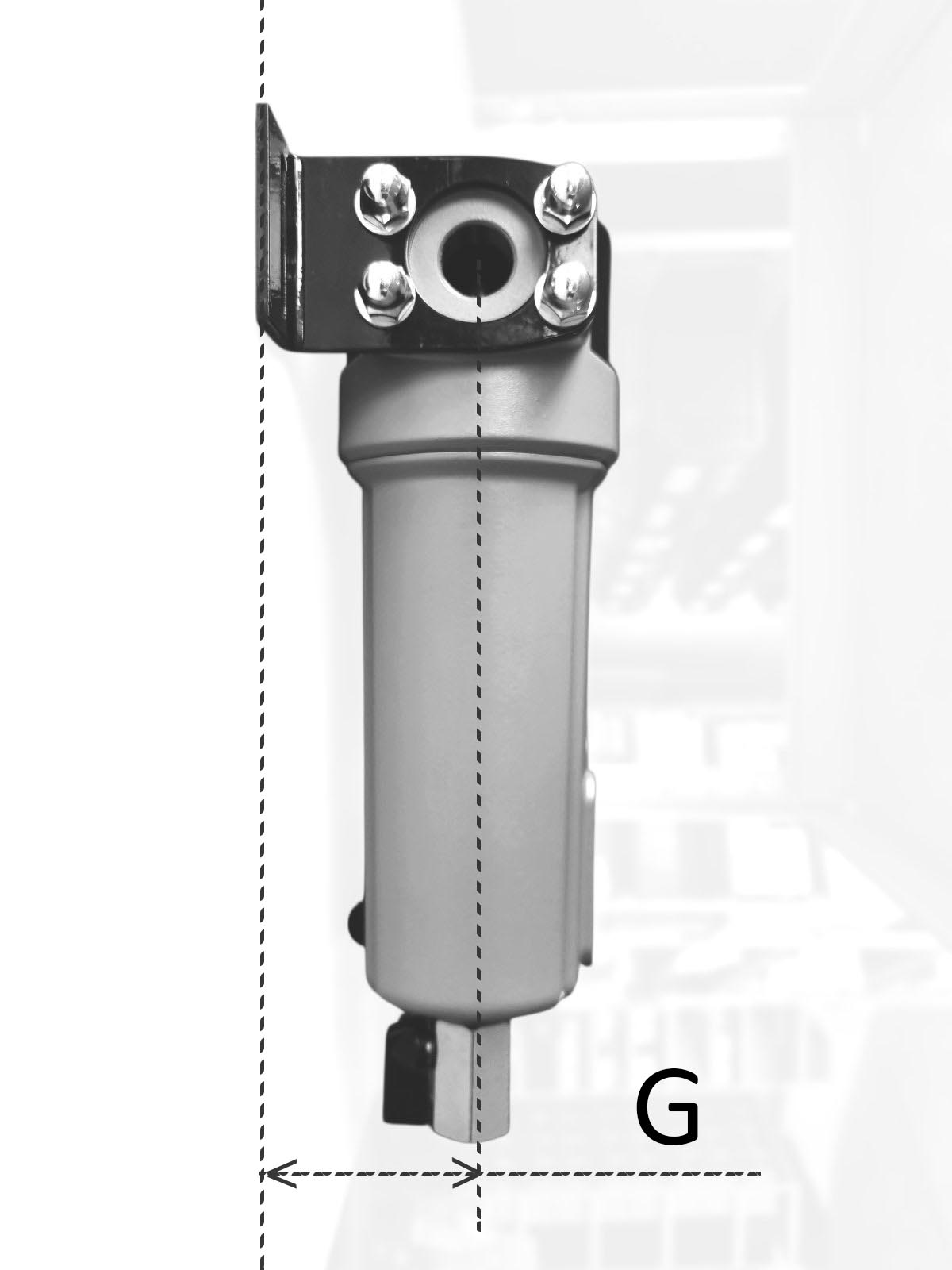

Номер для замовлення монтажного комплекту для фільтрів

Набір використовується для з'єднання фільтрів у єдиний блок, колектор із 2,3 або 4 фільтрів разом, без використання з'єднувальних трубопроводів.

Модель Кількість фільтрів у блоці, шт. Тип Відповідний розмір фільтра Габаритний розмір L≈, мм
A-2S-MK10-26 2 S NZ-10; NZ-20; NZ-26 185
A-3S-MK10-26 3 278
A-4S-MK10-26 4 371
A-2M-MK35-95 2 M NZ-35; NZ-55; NZ-75; NZ-95 256
A-3M-MK35-95 3 380
A-4M-MK35-95 4 507

*Комплект поставки - шпильки, ущільнення, кріпильний метиз.
