- Виготовлено за стандартом AirTAC International Group.
- Поршень має гетерогенну двосторонню структуру ущільнення. Він має компактні розміри та функцію резервування мастила.
- Існує кілька типів задньої кришки, що робить встановлення циліндра зручнішим.
- Передня та задня кришка та блок з нержавіючої сталі мають клепану упаковану конструкцію, що утворює надійне з'єднання.
- Корпус циліндра із нержавіючої сталі з високою точністю для забезпечення високої міцності та корозійної стійкості.
- Доступні монтажні аксесуари на вибір.
Міні циліндр MA серія
Міні циліндр MA серія
Пневматичний символ

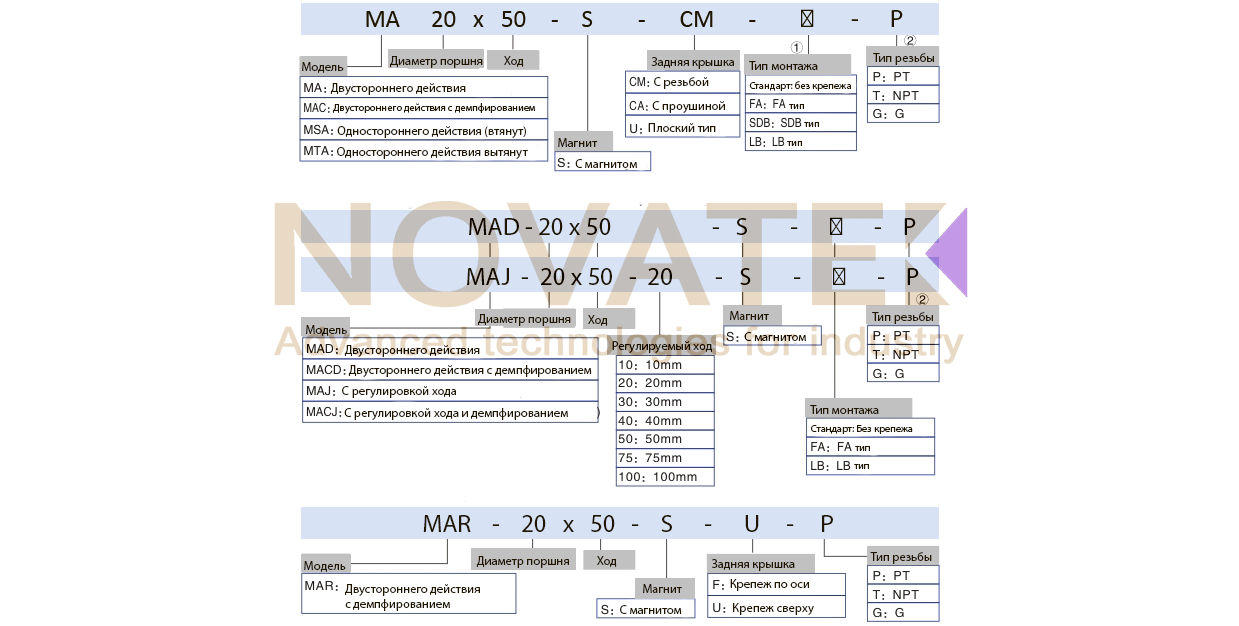

Номер для замовлення
Технічні характеристики
Діаметр поршня (мм) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
Тип дії | MSA, MTA | Односторонньої дії | — | — | ||||
MA, MAD, MAJ | Двосторонньої дії | — | — | |||||
MAR | — | Двосторонньої дії | ||||||
MAC, MACD, MACJ | — | Двосторонньої дії з повітряним демпфуванням | ||||||
Робоче середовище | Стиснене повітря очищене до 40мкм | |||||||
Робочий тиск | Двосторонньої дії | 0,15…1,0МПа | ||||||
Односторонньої дії | 0,2…1,0МПа | |||||||
Випробувальний тиск | 1,5MПa | |||||||
Робоча температура | -20…70С | |||||||
Діапазон швидкості поршня, мм/с | Двосторонньої дії 30...800; Односторонньої дії 50…800 | |||||||
Точність штока | 0…150±0…1,0 >150±0…1,5 | |||||||
Тип демпфера | Серія MAC/MACD/MACJ Повітряне регульоване; інші серії: пружне - гумовий демпфер | |||||||
Порт підключення | М5Х0,8 | 1/8″ | 1/4″ |
