- Виготовлено за стандартом AirTAC International Group.
- Передня та задня кришка з'єднані з гільзою циліндра різьбленням.
- Поршень має гетерогенну двосторонню структуру ущільнення. Він має компактні розміри та функцію резервування мастила.
- Існує кілька типів задньої кришки, що робить встановлення циліндра зручнішим.
- Доступні монтажні аксесуари на вибір.
Міні циліндр (JIS стандарт) MAL серія
Міні циліндр (JIS стандарт) MAL серія

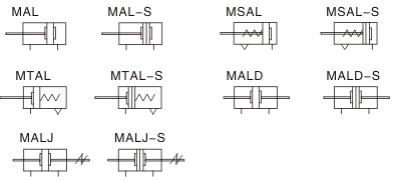

Пневматичний символ
Номер для замовлення
Технічні характеристики
| Діаметр поршня (мм) | 20 | 25 | 32 | 40 | |
| Тип дії | MSAL, MTAL | Односторонньої дії | |||
| Інші | Двосторонньої дії | ||||
| Робоче середовище | Стиснене повітря очищене до 40мкм | ||||
| Робочий тиск | Двосторонньої дії | 0,15…1,0МПа | |||
| Односторонньої дії | 0,2…1,0МПа | ||||
| Випробувальний тиск | 1,5MПa | ||||
| Робоча температура | -20…70С | ||||
| Діапазон швидкості поршня, мм/с | Двосторонньої дії 30...800; Односторонньої дії 50…800 | ||||
| Точність штока | 0…150±0…1,0 >150±0…1,5 | ||||
| Тип демпфера | пружне - гумовий демпфер | ||||
| Порт підключення | 1/8″ | 1/4″ | |||
