- Циліндр виготовлений за стандартом AirTAC International Group.
- Виконання двостороннього та одностороннього (з прижиною) типу. З двостороннім штоком та з опцією регулювання ходу.
- Передня кришка з різьбленням. Два типи задньої кришки пневмоциліндра: плоска / з отвором для кріплення і різьбленням.
- Конструктивне рішення з пружним демпфером та регульованим.
- Додаткове кріплення для зручності монтажу.
Міні циліндр (AirTAC стандарт) MBL серія
Міні циліндр (AirTAC стандарт) MBL серія
Пневматичний символ
Технічні характеристики
| Діаметр поршня (мм) | 20 | 25 | 32 | 40 | 50 | 63 | |
| Тип дії | MSBL, MTBL | Односторонньої дії | — | ||||
| MBL, MBLD, MBLJ | Двосторонньої дії | ||||||
| MBLC, MBLCD, MBLCJ | Двосторонньої дії з демпфуванням | ||||||
| Робоче середовище | Стиснене повітря очищене до 40мкм | ||||||
| Робочий тиск | Двосторонньої дії | 0,15…1,0МПа | |||||
| Односторонньої дії | 0,2…1,0МПа | ||||||
| Випробувальний тиск | 1,5MПa | ||||||
| Робоча температура | -20…70С | ||||||
| Діапазон швидкості поршня, мм/с | Двосторонньої дії 30...800; Односторонньої дії 50…800 | ||||||
| Точність штока | 0…150±0…1,0 >150±0…1,5 | ||||||
| Тип демпфера | MBLC, MBLCD, MBLCJ - регульований; Інші – пружний. | ||||||
| Порт підключення | 1/8″ | 1/4″ | |||||

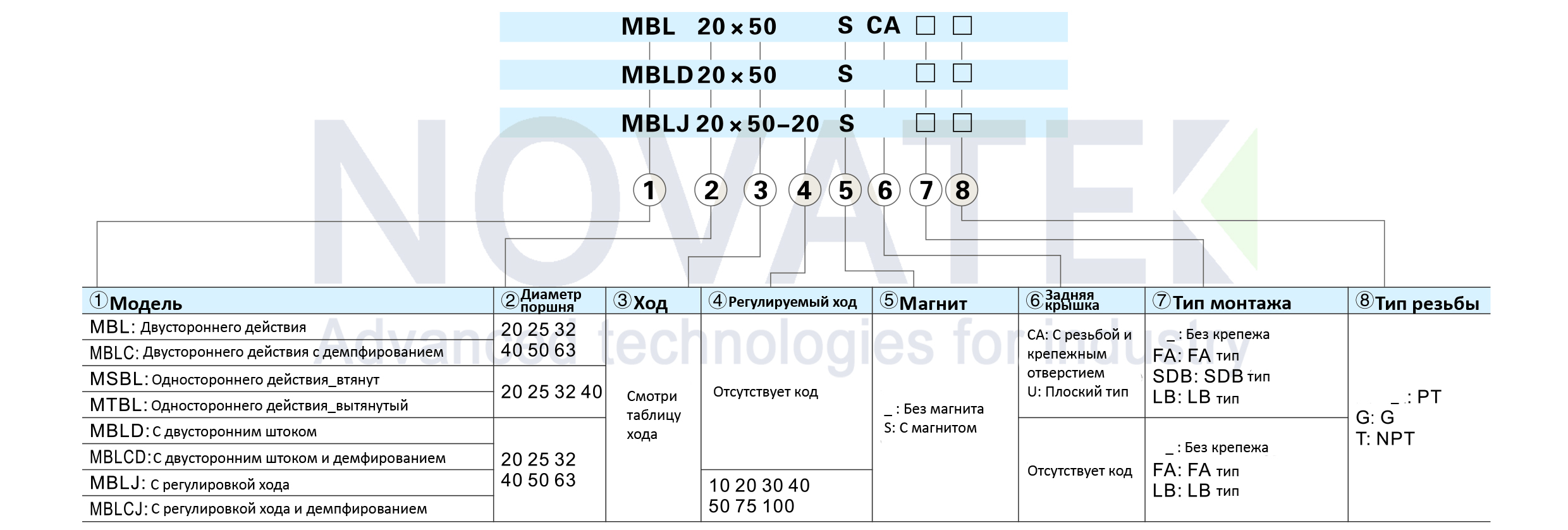

Номер для замовлення
Таблиця ходу
| Діаметр поршня (мм) | Стандартний хід (мм) | Макс. стан. хід | Макс. хід | |
| MBL MBLC | 20 / 25 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 500 | 800 |
| 32 / 40 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 500 | 800 | |
| 50 / 63 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 500 | 800 | |
| MBLD MBLJ MBLCD MBLCJ | 20 / 25 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 | 300 | — |
| 32 / 40 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 500 | — | |
| 50 / 63 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 500 | — | |
| MSBL | 20 / 25 | 10 15 20 25 30 40 50 60 75 80 100 125 150 | — | — |
| 32 / 40 | 10 15 20 25 30 40 50 60 75 80 100 125 150 | — | — | |
| MTBL | 20 / 25 | 10 15 20 25 30 40 50 60 75 80 100 | — | — |
| 32 / 40 | 10 15 20 25 30 40 50 60 75 80 100 | — | — | |
* Також виготовляється циліндр із нестандартним ходом штока. Наприклад MBL20X85SG. Хід штока 85 мм.
** Для замовлення циліндра з нестандартним ходом консультуйтеся з вашим регіональним менеджером.

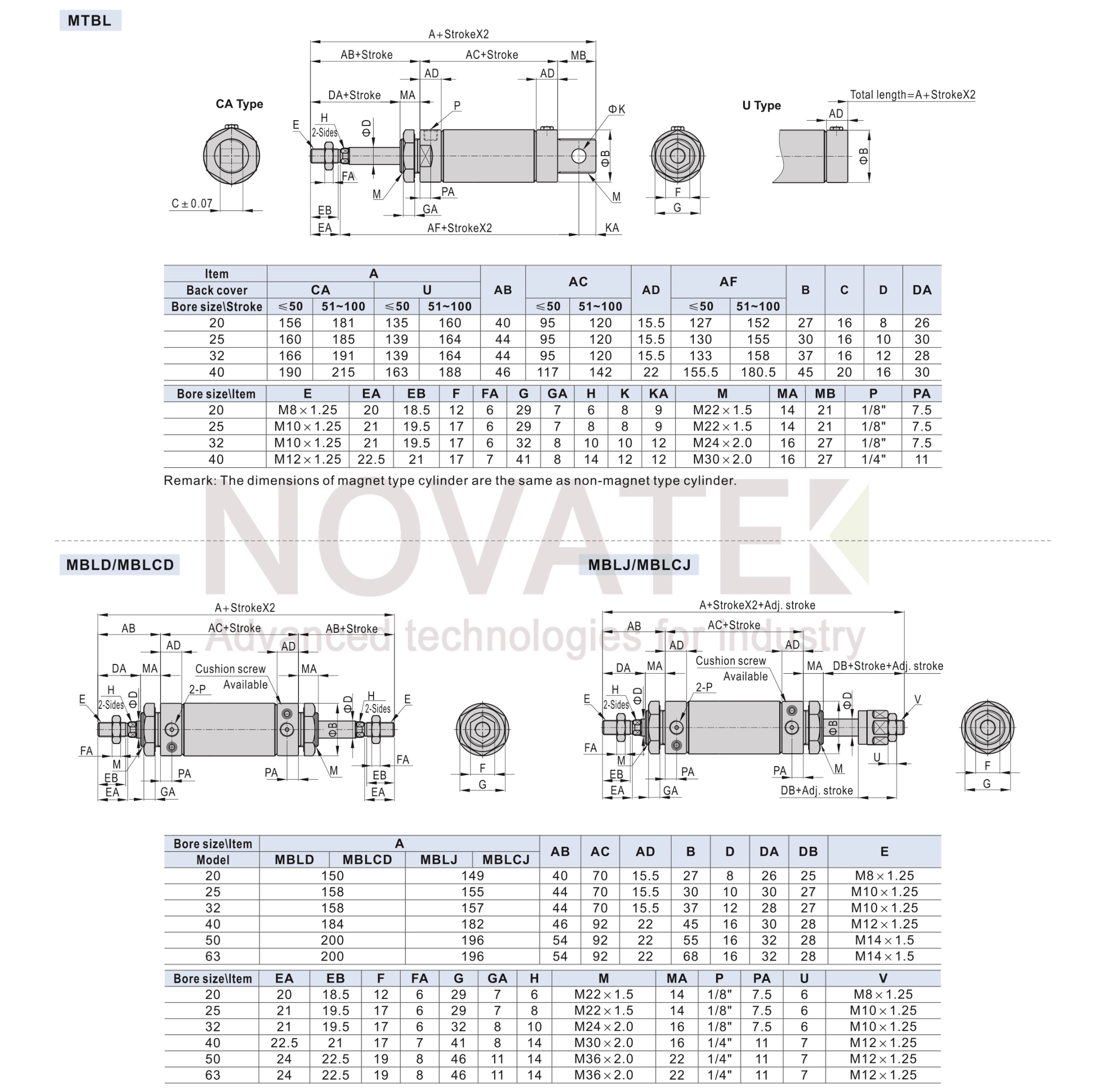

Розміри
Номер для замовлення аксесуарів (кріплення / наконечники на шток / магнітні датчики положення)
| Діаметр поршня (мм) | Тип кріплення | ||
| LB | FA | SDB | |
| 20 | F-MA20LB | F-MA20FA | F-MA20SDB |
| 25 | |||
| 32 | F-MA32LB | F-MA32FA | F-MA32SDB |
| 40 | F-MA40LB | F-MA40FA | F-MA40SDB |
| 50 | F-MA50LB | F-MA50FA | |
| 63 | F-MA63LB | ||
| Діаметр поршня (мм) | Тип наконечника | Тип датчика | ||||
| Тип I | Тип Y | Тип F | Тип U | CMSG | DMSG(S) | |
| 20 | F-MA20I | F-MA20Y | F-M8X125F | F-M8X125U | CMSG | DMSG(S) |
| 25 | F-MA25I | F-MA25Y | F-M10X125F | F-M10X125U | ||
| 32 | ||||||
| 40 | F-MA40I | F-MA40Y | F-M12X125F | F-M12X125U | ||
| 50 | F-MAC50I | F-MAC50Y | F-M14X150F | F-M14X150U | ||
| 63 | ||||||

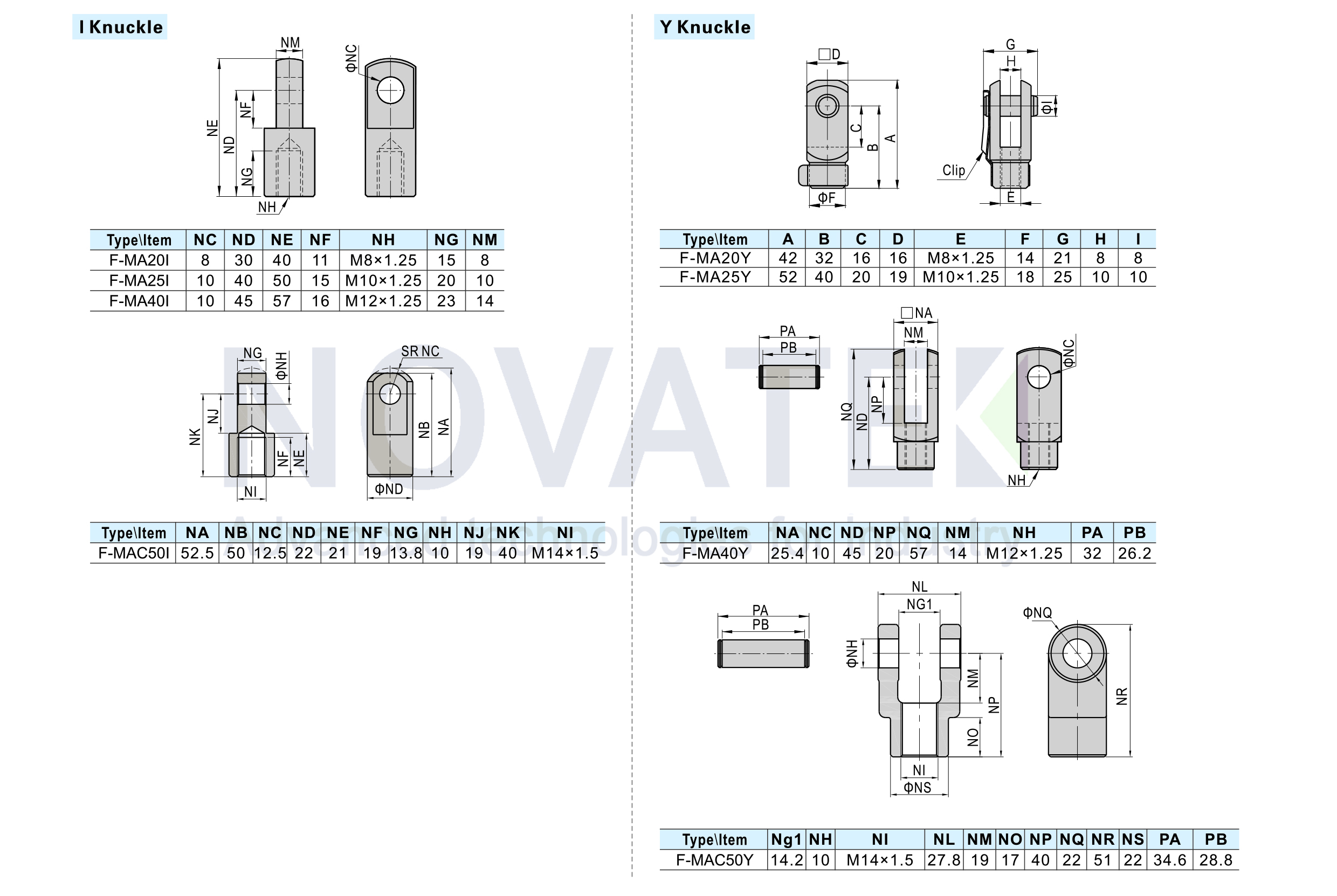

Типи наконечників:
I — наконечник на шток із отвором для кріплення.
Y - вилка на шток у комплекті з пальцем (віссю). Для фіксації кріплення у відповідь.
F — кульовий шарнір із внутрішнім різьбленням для кріплення штока пневмоциліндра і зовнішнім різьбленням для кріплення у відповідь.
U - сферичний наконечник.

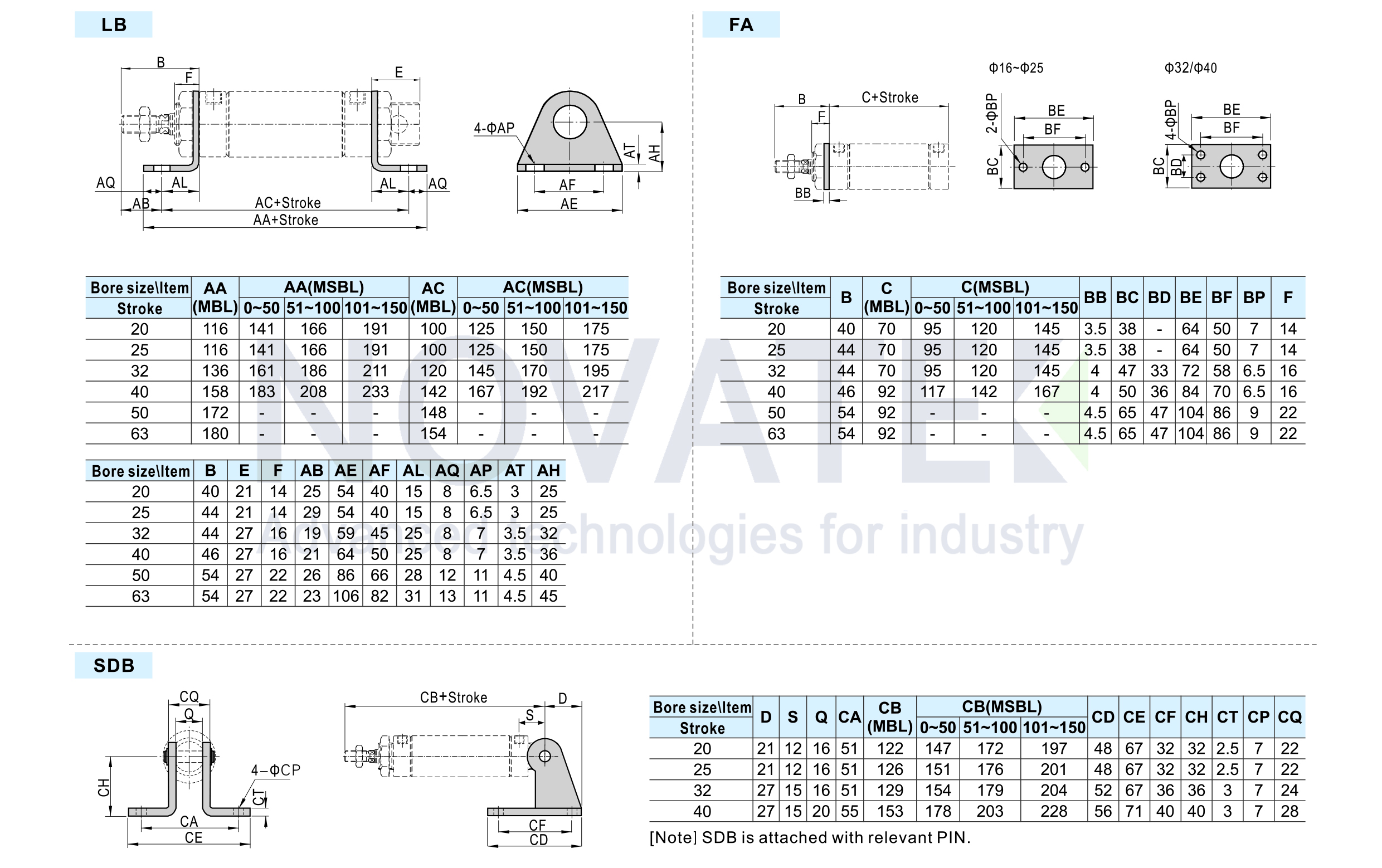

Розміри циліндра у зборі з кріпленням
