- Пневматичний міні циліндр згідно стандарту ISO6432 з діаметрами поршня 8, 10, 12, 16, 20, 25, 32, 40 мм. Максимальний хід штока 800 мм.
- Фіксація циліндра можлива з двох сторін за допомогою різьблення на передній кришці та різної модифікації задньої кришки циліндра. Це дозволяє надійно утримувати циліндр у стійкому положенні.
- Різні конфігурації геометрії задньої кришки циліндра.
- Матеріал корпусу та штока н/ж сталь SUS304.
- Стабільний і стійкий до змін роботи пружний пневматичний демпфер і регульований демпфер, що легко настроюється.
- Додаткові кріплення для простоти монтажу.
Міні циліндр (ISO стандарт) MI серія
Міні циліндр (ISO стандарт) MI серія
Пневматичний символ
Технічні характеристики
| Діаметр поршня (мм) | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | |
| Тип дії | Двосторонньої дії; Односторонньої дії - шток втягнутий; Односторонньої дії - шток витягнутий | ||||||||
| — | Двосторонньої дії з демпфуванням | ||||||||
| Робоче середовище | Стиснене повітря очищене до 40мкм | ||||||||
| Робочий тиск | Двосторонньої дії | 0,1…1,0МПа | |||||||
| Односторонньої дії | 0,2…1,0МПа | ||||||||
| Випробувальний тиск | 1,5МПа | ||||||||
| Робоча температура | -20…70С | ||||||||
| Діапазон швидкості поршня, мм/с | Двосторонньої дії 30...800; Одностороннього 50…800 | ||||||||
| Точність штока | 0…150±0…1,0 >150±0…1,4 | ||||||||
| Тип демпфера | Серія MIC: повітряний; Серія MI: гумовий, пружний | ||||||||
| Порт підключення | М5Х0,8 | 1/8″ | 1/4″ | ||||||

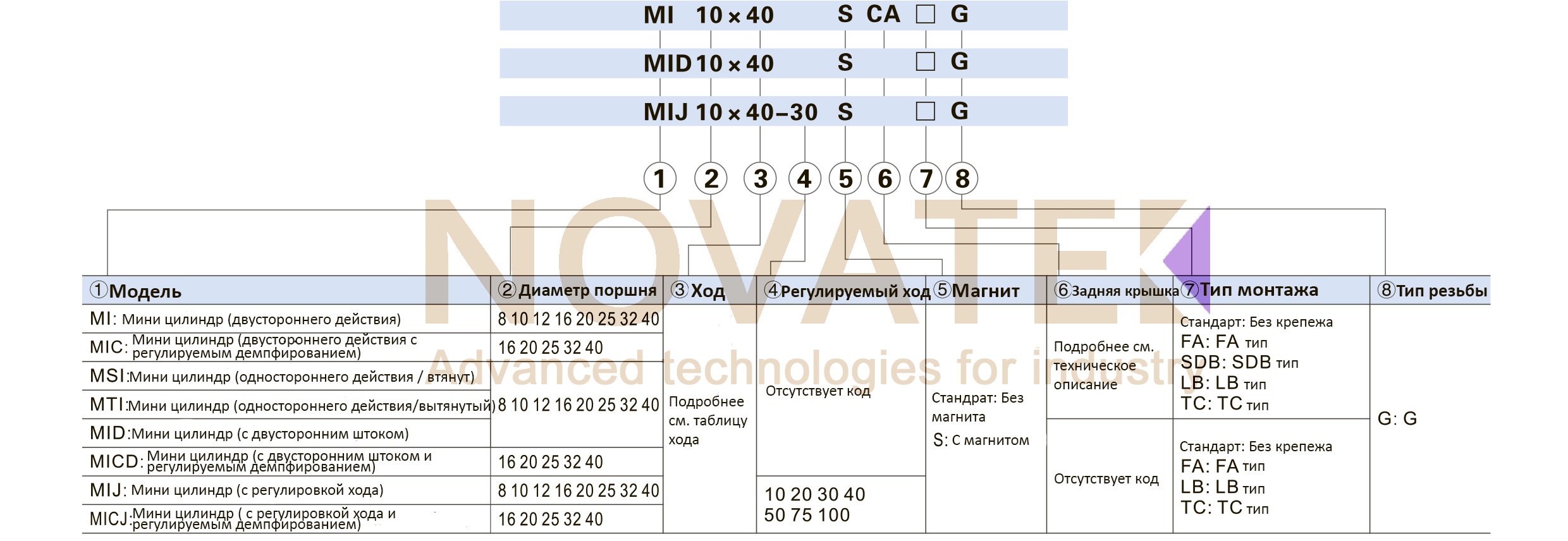

Номер для замовлення
Таблиця ходу
| Діаметр поршня (мм) | Стандартний хід (мм) | Макс. стан. хід | Макс. хід | |
| MI | 8 | 10 15 20 25 30 40 50 60 75 80 100 125 150 | 150 | 200 |
| 10 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 | 200 | 200 | |
| 12 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 | 250 | 500 | |
| MI MIC | 16 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 500 | 600 |
| 20 25 32 40 | 500 | 800 | ||
| MID MIJ | 8 | 10 15 20 25 30 40 50 60 75 80 100 | 100 | — |
| 10 | 10 15 20 25 30 40 50 60 75 80 100 | 100 | — | |
| 12 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 | 200 | — | |
| MID MIJ MICD MICJ | 16 20 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 | 300 | — |
| 25 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 | 300 | — | |
| 32 | 10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 500 | — | |
| 40 | 500 | — | ||
| MSI MTI | 8 10 12 | 10 15 20 25 30 40 50 | — | — |
| 16 | 10 15 20 25 30 40 50 60 75 80 100 | — | — | |
| 20 25 32 40 | 10 15 20 25 30 40 50 60 75 80 100 125 150 | — | — | |
Розміри
Номер для замовлення (кріплення /наконечники на шток / магнітні датчики положення)
| Діаметр поршня (мм) | Тип кріплення | |||
| LB | FA | SDB | TC | |
| 8 | F-MI10LB | F-MI8FA | F-MI8SDB | F-MI10TC |
| 10 | ||||
| 12 | F-MI12LB | F-MI12FA | F-MI12SDB | F-MI12TC |
| 16 | ||||
| 20 | F-MI20LB | F-MI20FA | F-MI20SDB | F-MI20TC |
| 25 | ||||
| 32 | F-MI32LB | — | F-MI32SDB | F-MI32TC |
| 40 | F-MI40LB | — | F-MI40SDB | F-MI40TC |
| Діаметр поршня (мм) | Тип наконечника | Тип датчика | ||||
| Тип I | Тип Y | Тип F | Тип U | CMSG | DMSG(S) | |
| 8 | F-M4X070I | F-M4X070Y | F-M4X070F | F-M4X070U | CMSG | DMSG(S) |
| 10 | ||||||
| 12 | F-M6X100I | F-M6X100Y | F-M6X100F | F-M6X100U | ||
| 16 | ||||||
| 20 | F-M8X125I | F-M8X125Y | F-M8X125F | F-M8X125U | ||
| 25 | F-M10X125I | F-M10X125Y | F-M10X125F | F-M10X125U | ||
| 32 | ||||||
| 40 | F-M12X125I | F-M12X125Y | F-M12X125F | F-M12X125U | ||
Типи наконечників:
I — наконечник на шток із отвором для кріплення.
Y - вилка на шток у комплекті з пальцем (віссю). Для фіксації кріплення у відповідь.
F — кульовий шарнір із внутрішнім різьбленням для кріплення штока пневмоциліндра і зовнішнім різьбленням для кріплення у відповідь.
U - сферичний наконечник.
Розміри та технічну інформацію дивіться у розділі: Аксесуари & Рем комплекти

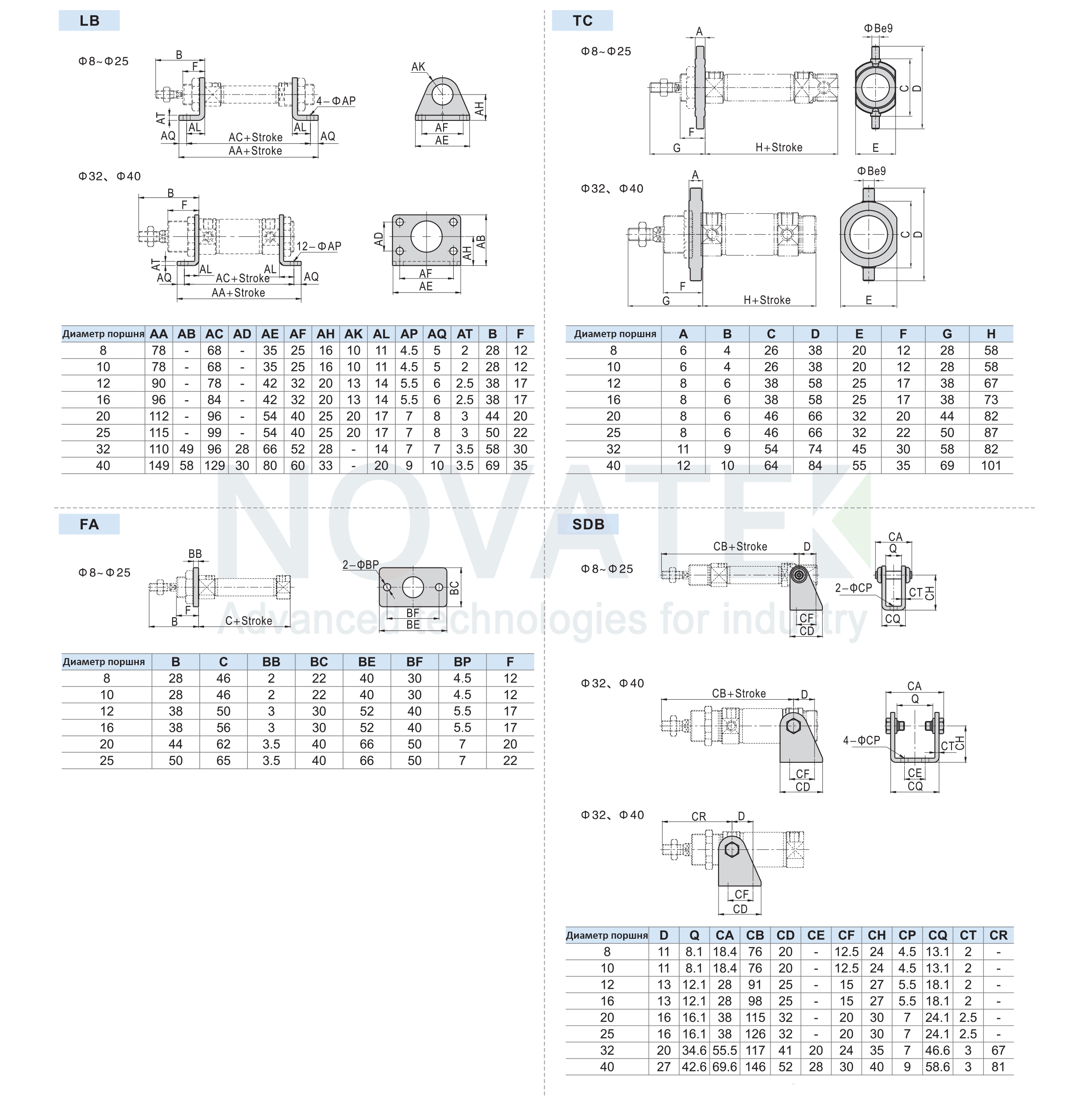

Розміри циліндра у зборі з кріпленням
