- Оновлена серія лінійної напрямної для міні циліндрів MI серії AirTAC з діаметром поршня 12, 16, 20, 25мм. Максимальний хід штока 250 мм.
- Можливість комплектації при замовленні двома типами підшипників: латунний - стійкість до кручення та радіальних навантажень; лінійний - відповідне рішення для штовхання та втягування великих навантажень з низьким тертям та високою точністю.
- Напрямна має багато кріпильних отворів для зручності монтажу та фіксації.
- Доступ до замовлення конструкції у зборі (лінійна напрямна + міні циліндр) та як окремого елемента.
Лінійна напрямна для міні циліндрів (ISO стандарт) TMIC серія
Лінійна напрямна для міні циліндрів (ISO стандарт) TMIC серія
Пневматичний символ

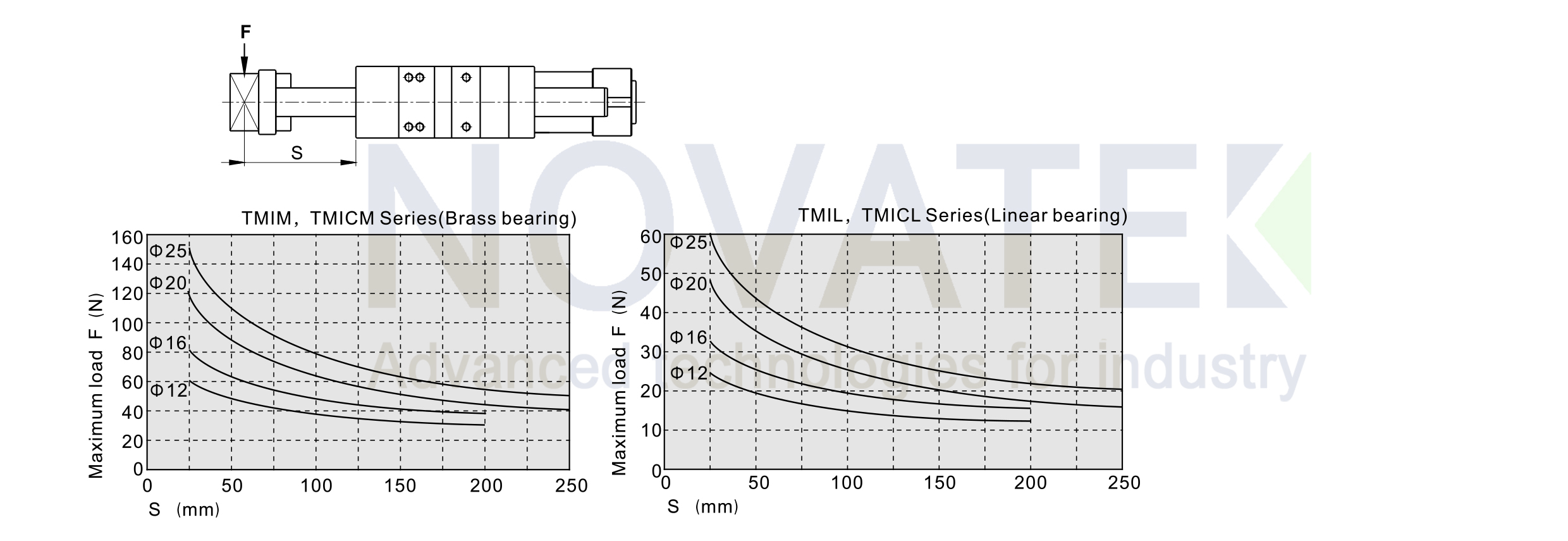

Графік залежності максимального навантаження до ходу циліндра
Технічні характеристики
| Діаметр поршня (мм) | 12 | 16 | 20 | 25 | |
| Тип дії | Двосторонньої дії | ||||
| Робоче середовище | Стиснене повітря очищене до 40мкм | ||||
| Робочий тиск | 1,5…10 бар | ||||
| Випробувальний тиск | 15 бар | ||||
| Робоча температура | -20…70С | ||||
| Діапазон швидкості поршня, мм/с | 30…500 | ||||
| Точність штока | 0…150±0…1,0 >150±0…1,5 | ||||
| Тип демпфера | Пружний | З регулюванням | |||
| Порт підключення | М5Х0,8 | 1/8″ | |||

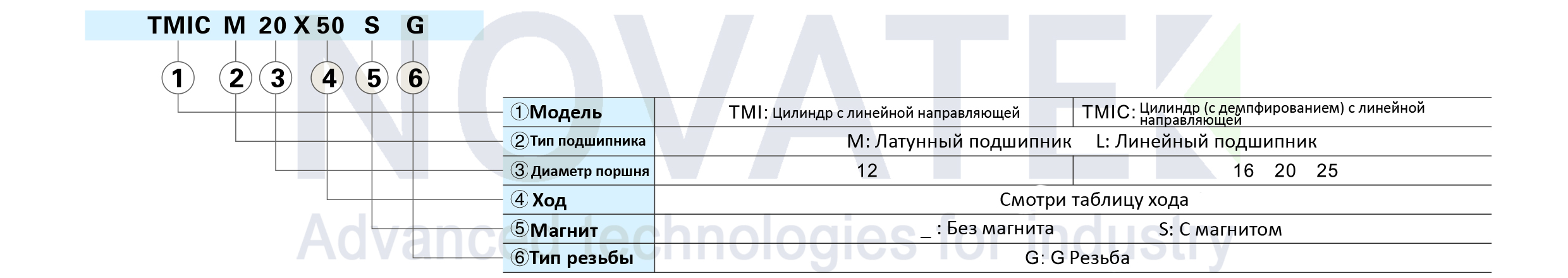

Номер для замовлення (циліндр у зборі з лінійною напрямною)

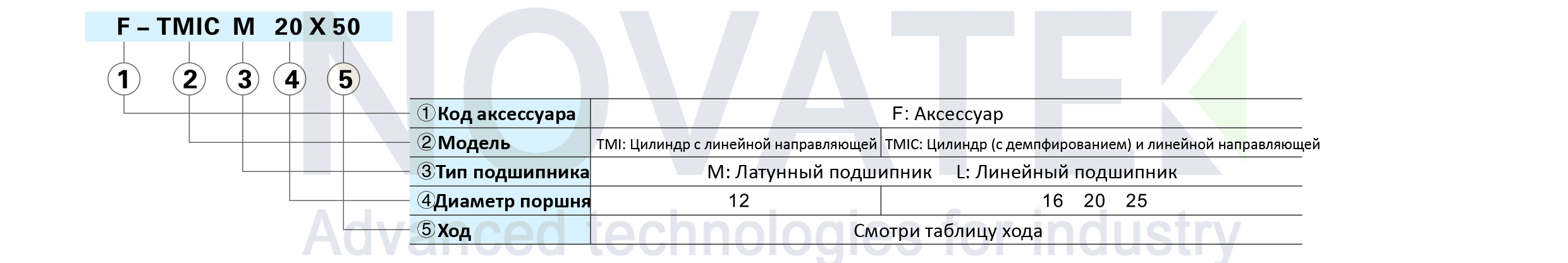

Номер для замовлення (лінійна напрямна)
Таблиця ходу
| Діаметр поршня (мм) | Стандартний хід (мм) | Макс. стандартний хід (мм) |
| 12 | 25 50 75 100 125 150 200 | 200 |
| 16 | 25 50 75 100 125 150 200 | 200 |
| 20 | 25 50 75 100 125 150 200 250 | 250 |
| 25 | 25 50 75 100 125 150 200 250 | 250 |
Розміри
