Опис
- Робочий тиск до 10 бар.
- Робоча температура: від -5 °C до 150 °C
- Тип різьби: М, G.
- Матеріал ущільнень: Viton.
- Фітинг трійник з не прямим переходом, швидкорозємний, цангового типу з нержавіючої сталі SUS316 під трубку 4, 6, 8, 10, 12, 14, 16мм.

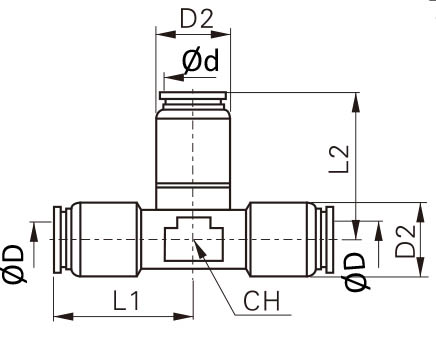

Розміри / Номер для замовлення
| Модель |
Ød |
ØD |
L1 |
D1 |
D2 |
CH |
| X-S6-PEG6-4 |
4 |
6 |
24 |
10,5 |
12,5 |
9,2 |
| X-S6-PEG8-4 |
4 |
8 |
27 |
10,5 |
14,5 |
11,2 |
| X-S6-PEG8-6 |
6 |
8 |
27 |
12,5 |
14,5 |
11,2 |
| X-S6-PEG10-6 |
6 |
10 |
30,5 |
12,5 |
17,5 |
13,2 |
| X-S6-PEG10-8 |
8 |
10 |
30,5 |
14,5 |
17,5 |
15,5 |
| X-S6-PEG12-8 |
8 |
12 |
34 |
14,5 |
20,5 |
15,5 |
| X-S6-PEG12-10 |
10 |
12 |
34 |
17,5 |
20,5 |
20,6 |
| X-S6-PEG14-10 |
10 |
14 |
37 |
17,5 |
22 |
20,6 |
| X-S6-PEG14-12 |
12 |
14 |
37 |
20,5 |
22 |
20,6 |
| X-S6-PEG16-12 |
12 |
16 |
38 |
20,5 |
24 |
20,6 |
| X-S6-PEG16-14 |
14 |
16 |
38 |
22 |
24 |
20,6 |
