Опис
Робочий тиск до 10 бар.
Робоча температура: від -5 °C до 150 °C
Тип різьби: М, G.
Матеріал ущільнень: Viton.
Фітинг кутовий компактний (низький) під 90°, швидкорозємний, цангового типу з зовнішньою різьбою з нержавіючої сталі SUS316 під трубку 4, 6, 8, 10, 12мм.

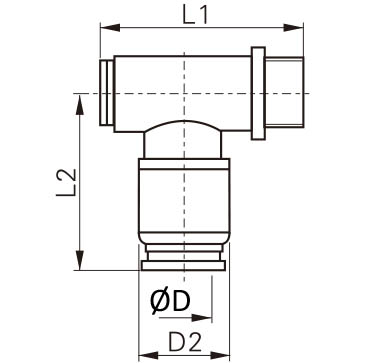

Розміри / Номер для замовлення
Модель
ØD
Різьба
L1
L2
D2
X-S6-PH401
4
1/8
34,5
28
10,5
X-S6-PH402
4
1/4
43
28
10,5
X-S6-PH601
6
1/8
34,5
28
12,5
X-S6-PH602
6
1/4
43
28
12,5
X-S6-PH801
8
1/8
34,5
30
14,5
X-56-PH802
8
1/4
43
30
14,5
X-S6-PH803
8
3/8
47,3
33
14,5
X-S6-PH804
8
1/2
51
33
14,5
X-S6-PH1002
10
1/4
43
32,5
17,5
X-S6-PH1003
10
3/8
47,3
35
17,5
X-S6-PH1004
10
1/2
51
35
17,5
X-S6-PH1202
12
1/4
43
36
20,5
X-S6-PH1203
12
3/8
47,3
38
20,5
X-S6-PH1204
12
1/2
51
38
20,5
