- Нержавіючий відсічний сідельний клапан 2/2 з пневматичним керуванням NC тип (Нормально закритий) може використовуватися в неелектричних, легкозаймистих та вибухонебезпечних середовищах.
- Корпус із нержавіючої сталі SUS304 або SUS316 з приводом із нержавіючої сталі 304 або 316.
- Три типорозміри DN40, DN50, DN65 для керування потоком великих витрат робочого середовища. Порти G1 1/2, G2, G2 1/2.
- Візуальний індикатор положення поршня, для охолодження позиції – відкритий/закритий.
Сідельний клапан ZF-C серія «НЗ»
Сідельний клапан ZF-C серія
Пневматичний символ
Технічні характеристики
| Модель | ZF-C-40 | ZF-C-50 | ZF-C-65 |
| Матеріал корпусу | Нержавіюча сталь, SUS304 | ||
| Тип | 2/2 двох лінійний та двох позиційний, Н.З. нормально закритий. | ||
| Метод керування | Пневматичний (за допомогою пілотного повітря) | ||
| Порт підключення | G1 ½ | G2 | G2 ½ |
| Умовний прохід Ø (мм) | 40 | 50 | 65 |
| Kv (m³/h) | 42 | 55 | 90 |
| Робоче середовище | Повітря, вода, мастило, пара (Нижче 50CST) | ||
| Матеріал ущільнень | Тефлон + Вітон (PTFE + VITON) | ||
| Робоча температура (°С) | -10… +200 | ||
| Діапазон робочого тиску (МПа)/(бар) | 0…1,6 / 0…16 | ||
| Мін. робочий тиск (МПа)/(бар) | 0,3…0,8 / 3…8 | ||
| Розмір приводу Φ (мм) | 63 | 90 | 90 |
Номер для замовлення
| № | Порт підключення | Тип | Тип приводу | Матеріал приводу | Розмір приводу |
| ZF-C-40-B-S-N-63 | 40: G1 ½ | B: NC (нормально закритий) | S: Одностороннего действия | N: Корпус із нержавіючої сталі 304. | 63 |
| ZF-C-50-B-S-N-90 | 50: G2 | 90 | |||
| ZF-C-65-B-S-N-90 | 65: G2 ½ | 90 |

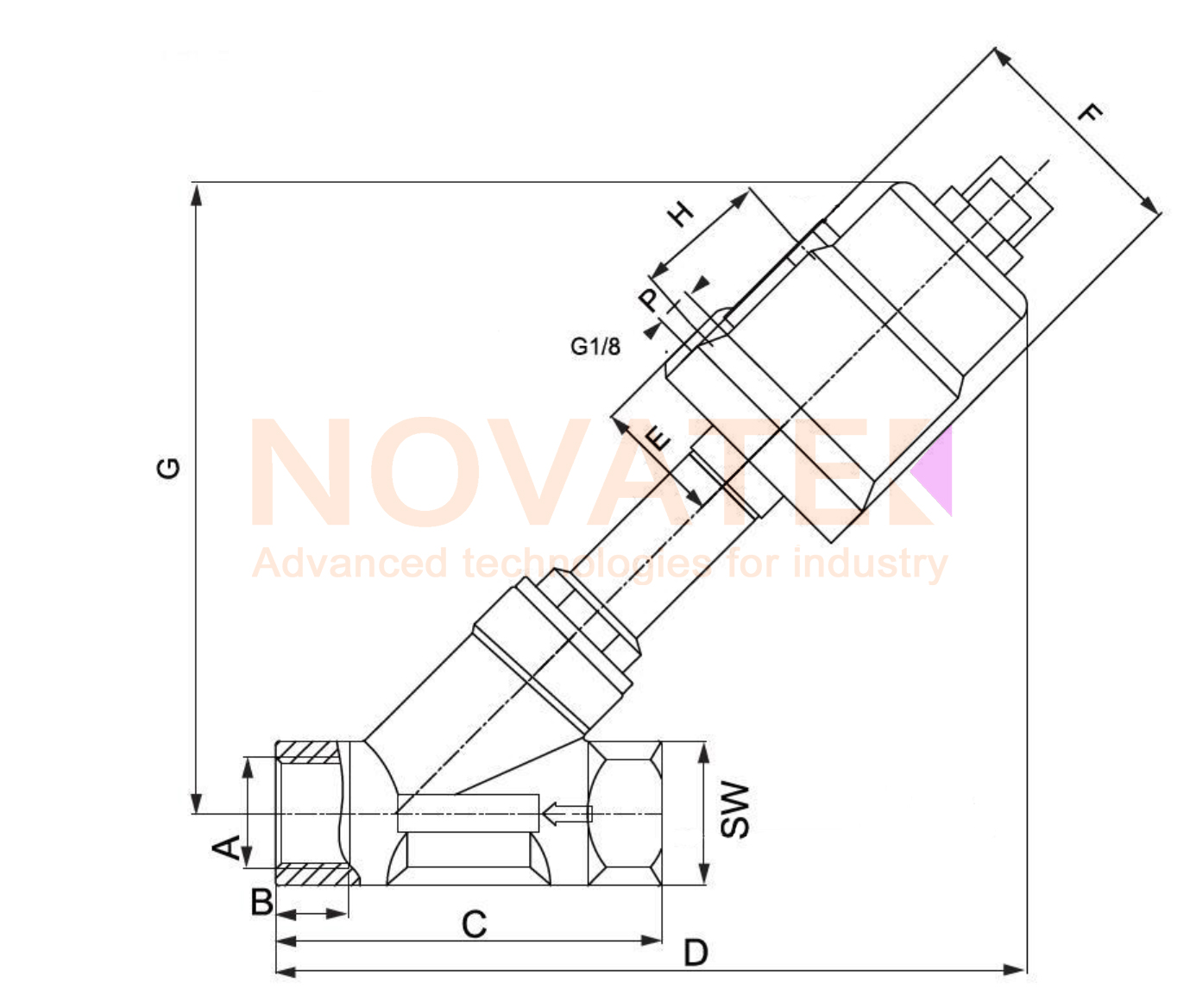

Розміри
| Порт | DN (мм) | Привід | A | B | C | D | E | F | G | H | P | SW |
| 1 1/2 | 40 | 63 | 1 ½ | 21 | 129 | 225 | 43 | 70 | 182 | 44 | G1/8 | 56 |
| 2 | 50 | 90 | 2 | 27 | 143 | 268 | 56 | 94 | 206 | 67 | G1/4 | 68 |
| 2 1/2 | 65 | 90 | 2 ½ | 28 | 186 | 290 | 56 | 94 | 215 | 67 | G1/4 | 84 |
