- Мембранное реле вакуума с переключающими єлектрическими контактами.
- Калибровка осуществляется с помощью регулировочного винта, который, действуя как пружина, определяет его нагрузку. Эта пружина противодействует давлению жидкости на разделительный элемент мембрану, позволяя электрическому контакту замыкаться (или размыкаться) только при достижении заданного давления.
- В версии ПЕРЕКЛЮЧАЮЩЕГО КОНТАКТА (SPDT) давление жидкости на разделительный элемент диафрагму вызывает переключение микропереключателя. В этой версии можно использовать либо НЗ, либо НО контакты, либо оба.
Реле вакууму — с переключающими контакты SPDT 38 серия
Реле вакууму - с переключающими контакты SPDT 38 серия
Пневматический символ
Технические характеристики
| Модель | 3821119 |
| Чувствительный элемент | Мембрана |
| Тип контакта | SPDT (перекидной контакт) |
| Диапазон настройки | -0.2 ÷ -0.9 бар |
| Номинал контакта | 3 (2) A / 250 Vac |
| Электрические характеристики | 5 (4) A / 14 Vdc |
| 4 (3) A / 30 Vdc | |
| 5 (3) A / 125 Vac | |
| 3 (2) A / 250 Vac | |
| Материал мембраны | NBR |
| Максимальная температура жидкости | 80° до 120°C |
| Максимальный предел избыточного давления | 15 бар |
| Макс. рабочее давление | 10 бар |
| Фиксированный гистерезис | около 0,15 бар |
| Корпус | Латунь |
| Электрические контакты | Серебро |
| Регулировочный винт | Шестигранный ключ 1,5 мм |
| Электрическое подключение | Разъем UNI EN 175301-803 (DIN 43650) IP65 |
| Механический срок службы | 10^6 операций |
| Максимальный момент затяжки | 25 Nm |
| Степень защиты | IP65* |
| Сертификаты | ATEX** / UL CSA |
| Масса | ~ 140 g |
*с разъемом по UNI EN 175301-803 (DIN43650)
** сертифицированная версия ATEX/IECEX доступна по запросу. UL 508 ФАЙЛ № E478896 Сертифицированная версия CSA C22.2NO.14-13 доступна по запросу.

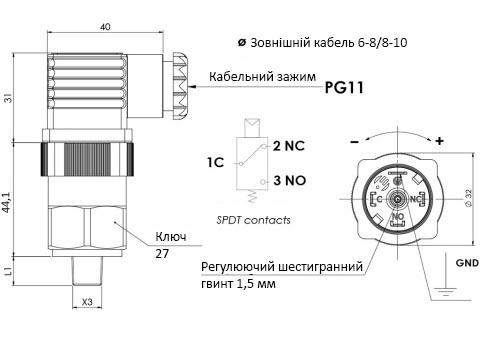

Заказной номер и размеры
| № для заказа | Тип контактов | Резьба, Х3 | Диапазон настройки, бар (m bar) | Макс. рабочее давление | Максимальное коммутируемое напряжение | Допуск при 20°C, бар (m bar) |
| 3821119 | SPDT* | R 1/8 | -0.2 ÷ -0.9 (-200 / -900) | 10 бар | 30V DC / 250V AC | ±0.1 (± 100) |
*Н.З. или Н.О.
**Н.О./NO– нормально открытый (разомкнутый) контакт, Н.З./NC нормально закрытый (замкнутый) контакт.
