Пневматические трубки и шланги применяться для монтажа отдельных элементов пневматических компонентов в одну систему с помощью транспортировки рабочей среды. Для перемещения сжатого воздуха по магистральным и локальным трубопроводам используют трубки различных материалов, таких как:
Трубка
Обзор пневматической трубки
- полиуретан US98A, UE95A;
- нейлон (полиамид) PA6, PA12;
- тефлон PTFE;
- фторопласт FE;
- полиэтилен;
- пвх PVC;
- силикон и другие.
Соответственно трубки имеют различные характеристики по гибкости, прочности, устойчивости к другим средам и возможности работы в различных температурных режимах. Прочностные характеристики зависят от рабочей температуры (см. график зависимости).
Также, пневматические шланги идут различных диаметров (внутренний/наружный) в зависимости от расходных характеристик трубопровода и соединительных фитингов. Популярными являются трубки с наружным диаметром 3, 4, 6, 8, 10, 12, 14, 16 мм.
Широкая цветовая гамма позволяет выделять / разделять трубки по линиям управления, что упрощает сервисную / ремонтную работу. Распространённый цвет для выделения сжатого воздуха – синий, прозрачно синий.

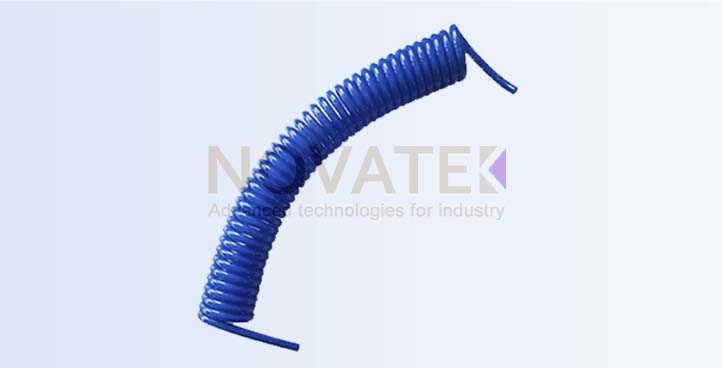

Поставляются шланги в бухтах длиною — 10, 20, 50, 100, 200 метров. Кроме линейного исполнения (прямая трубка) идут еще и спирального / витого типа, которые нашли свое широкое применение для пневмоинструментов и обдува.
График удержания давления от повышения температуры
Подбор пневматической трубки
- Материал трубки:
— рабочая среда (сжатый воздух, вода и другие);
— максимальное рабочее давление;
— температурный режим.
- Размеры:
— внешний OD и внутренний ID диаметр трубки (учитывать тип соединений);
— необходимая длина.
- Монтажные характеристики:
— гибкость и эластичность для прокладки магистралей (подходящий радиус изгиба для прокладки в труднодоступных местах);
— выбор цвета (подходящий цвет для выделения среды или разделения магистрального потока от потока управления).
Рекомендации по выбору трубки и соединительных фитингов
- Подсоединение с помощью быстроразъёмных фитингов цангового типа. Посадка трубки идет по внешнему диаметру OD:
— трубка серии US98A, PA6, UCS и другие (смотри рис. A);
— фитинги серии G, OTR и другие (смотри рис. A).
- Подсоединение с помощью фитингов c накидной гайкой. Посадка трубки идет по внутреннему ID и внешнему диаметру ОD:
— трубка серии US98A, PA6, PA12, UCS и другие (смотри рис. B);
— фитинги серии 2502, 2543 и другие (смотри рис. B).
- Подсоединение с помощью соединений типа «елочка» BARB фитинги. Посадка трубки идет по внутреннему диаметру ID с натяжением или зажимом с помощью хомута :
— трубка серии US98A, PA6, PA12, UCS и другие (смотри рис. С);
— фитинги серии 1165 и другие (смотри рис. С).
