Пневматичні трубки та шланги застосовуються для монтажу окремих елементів пневматичних компонентів в одну систему за допомогою транспортування робочого середовища. Для переміщення стиснутого повітря магістральними і локальними трубопроводами використовують трубки різних матеріалів, таких як:
Трубка
Поліуретанова трубка US98A, UE95A серія
Діаметр: 4×2.5; 6×4; 8×5; 8×5.5; 8×6; 10×8; 12×8; 12×10; 16×12 мм
Робочий тиск: до 1.0 МПа
Спіральна поліуретанова трубка UCS, UCE серія
Діаметр: 6x4, 8×5, 8×5.5, 10×6.5, 12×8 мм
Робоча довжина: 6, 9, 12, 15 м
Робочий тиск: до 1.0 МПа

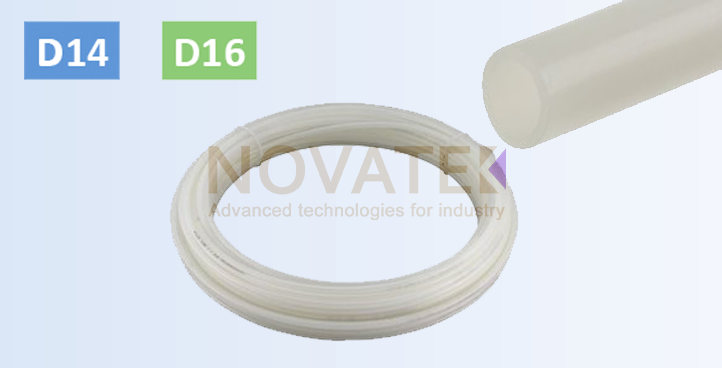

Нейлонова трубка PA6, PA12 серія
Діаметр: 4×2.5; 6×4; 8×6; 10×7.5; 12×9 мм
Робочий тиск: до 3.5 МПа
Поліетиленова трубка PE серія
Діаметр: 4×2.5; 6×4; 8×5; 8×6; 10×7; 12×9 мм
Робочі тиск: до 1.6 МПа
Тефлонова трубка PTFE серія
Діаметр: 4×2; 6×4; 8×6; 10×8; 12×10 мм
Робочий тиск: до 2.6 МПа
ПВХ трубка з армуванням PVC-AC серія
Діаметр: 14×6; 17×8; 19×10; 23×13; 29×19 мм
Робочий тиск: до 2 МПа
Вогнестійка трубка серія UN54D
Діаметр: 6×4; 8×5; 8×5; 10×6.5; 12×8 мм
Робочий тиск: до 1.0 МПа
Огляд пневматичної трубки
- поліуретан US98A, UE95A;
- нейлон (поліамід) PA6, PA12;
- тефлон PTFE;
- фторопласт FE;
- поліетилен;
- ПВХ PVC;
- силікон та інші.
Відповідно трубки мають різні характеристики по гнучкості, міцності, стійкості до інших середовищ та можливості роботи у різних температурних режимах. Характеристики міцності залежать від робочої температури (див. графік залежності).
Також, пневматичні шланги йдуть різних діаметрів (внутрішній/зовнішній) залежно від витратних характеристик трубопроводу та сполучних фітингів. Популярними є трубки із зовнішнім діаметром 3, 4, 6, 8, 10, 12, 14, 16 мм.
Широка кольорова гама дозволяє виділяти/розділяти трубки по лініях управління, що спрощує сервісну/ремонтну роботу. Поширений колір для виділення стисненого повітря – синій, прозоро синій.
Постачаються шланги в бухтах завдовжки - 10, 20, 50, 100, 200 метрів. Окрім лінійного виконання (пряма трубка) йдуть ще й спірального/крученого типу, які знайшли своє широке застосування для пневмоінструментів та обдування.
Графік утримання тиску від підвищення температури
Підбір пневматичної трубки
- Матеріал трубки:
- Робоче середовище (стиснене повітря, вода та інші);
- Максимальний робочий тиск;
- Температурний режим.
- Розміри:
- Зовнішній OD та внутрішній ID діаметр трубки (враховувати тип з'єднань);
- Необхідна довжина.
- Монтажні характеристики:
- Гнучкість і еластичність для прокладання магістралей (підходящий радіус вигину для прокладання в важкодоступних місцях);
- Вибір кольору (відповідний колір для виділення середовища або розділення магістрального потоку від потоку керування).
Рекомендації щодо вибору трубки та сполучних фітингів
- Підключення за допомогою фітингів цангового типу. Посадка трубки йде за зовнішнім діаметром OD:
- трубка серії US98A, PA6, UCS та інші (див. рис. A);
- фітинги серії G, OTR та інші (див. рис. A).
- Підключення за допомогою фітингів з накидною гайкою. Посадка трубки йде по внутрішньому ID та зовнішньому діаметру ОD:
- трубка серії US98A, PA6, PA12, UCS та інші (див. рис. B);
- фітинги серії 2502, 2543 та інші (див. рис. B).
- Підключення за допомогою з'єднань типу "ялинка" BARB фітинги. Посадка трубки йде за внутрішнім діаметром ID з натягом або затискачем за допомогою хомута:
- трубка серії US98A, PA6, PA12, UCS та інші (див. рис. С);
- фітинги серії 1165 та інші (див. рис. С).
Приклад монтажу пневматичної трубки з різними фітингами
