- Поршневе реле низького тиску із перекидними контактами SPDT. У цій версії можна використовувати або НЗ, або НВ контакти, або обидва.
- Перемикач можна відкалібрувати за допомогою гвинта, який, впливаючи на калібрувальну пружину, визначає його навантаження. Пружина протидіє тиску, що чиниться рідиною на чутливий елемент поршень, дозволяючи електричному контакту замикатися або розмикатися тільки при досягненні заданого тиску.
Реле тиску — з перемикаючими контактами SPDT 46 серія
Реле тиску - з перемикаючими контактами SPDT 46 серія
Пневматичний символ
Технічні характеристики
| Тип контакту | SPDT (перекидний контакт) |
| Діапазон налаштування | 2 ÷ 10 бар |
| Номінал контакту | 3(2) A / 250 Vac |
| Електричні характеристики | 5 (4) A / 14 Vdc |
| 4 (3) A / 30 Vdc | |
| 5 (3) A / 125 Vac | |
| 3 (2) A / 250 Vac | |
| Чутливий елемент | Поршень |
| Ущільнення | NBR + Teflon |
| Максимальна температура рідини | От -25° до 100°C |
| Максимальна межа надлишкового тиску | 50 бар |
| Макс. робочий тиск | 20 бар |
| Фіксований гістерезис | макс 0,8 бар |
| Корпус | Алюміній |
| Електричні контакти | Серебро |
| Регулювальний гвинт | Шестигранний ключ 1,5 мм |
| Електричне підключення | Роз'єм UNI EN 175301-803 (DIN 43650) IP65 |
| Механічний термін служби | 2×10^5 операцій (0-10 бар) |
| Електричний термін служби | 5х10^4 операцій |
| Максимальний момент затягування | 20 Nm |
| Ступінь захисту | IP65* |
| Сертифікати | ATEX** / UL CSA |
| Вага | ~ 110 g |
*з роз'ємом по UNI EN 175301-803 (DIN43650).
** сертифікована версія ATEX/IECEX доступна на запит. UL 508 ФАЙЛ № E478896 Сертифікована версія CSA C22.2NO.14-13 доступна за запитом.

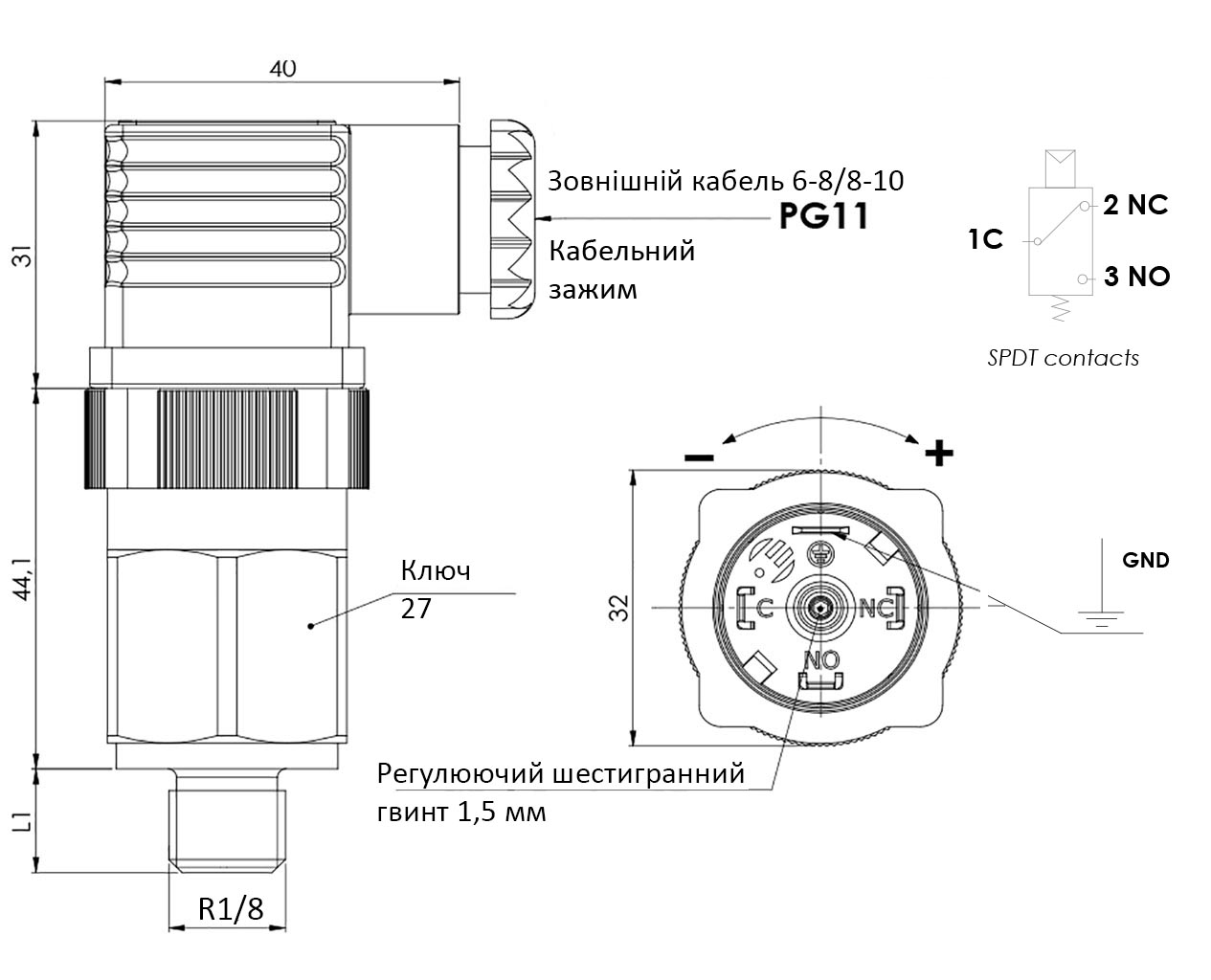

Номер для замовлення та розміри
| № для замовлення | Тип контактів | Різьба, X3 | Діапазон налаштування, бар | Максимальна напруга | Допуск при 20°C бар |
| 4 623 612 | SPDT* | G 1/4 | 2 ÷ 10 | 30V DC / 250V AC | ± 0,5 |
*Н.В. чи Н.З.
**Н.В./NO– нормально відкритий (розімкнутий) контакт, Н.З./NC нормально закритий (замкнутий) контакт.
