- Компактний розмір клапана.
- Сумісність з розмірами згідно з ISO5599/1 стандарту.
- Підвищена витрата повітря та тривалий термін експлуатації за рахунок спеціальних ущільнень.
- Монтаж лише на плиту. Можливе встановлення послідовно кількох клапанів для набору блоку клапанів.
- Різні настройки для набору блоків клапанів.
- Опція із вбудованим клапаном контролю витрати клапана.
Распределитель EAV (ISO Cтандарт) серия
Розподільник EAV (ISO Cтандарт) серія
Пневматичний символ
Технічні характеристики
| Модель | 200 | 300 | 400 | 600 |
| Умовний прохід | 32 мм2(Cv=1,8) | 42 мм2 (Cv=2,32) | 69 мм2 (Cv=3,85) | 108 мм2 (Cv=6,0) |
| Робоче середовище | Стиснене повітря (зі ступенем фільтрації 40 мкм) | |||
| Управління | Зовнішній пілот | |||
| Змащення | Не потрібно (Закладено на весь термін служби) | |||
| Робочий тиск внутрішнього пілота | 0,2-1 МПа | |||
| Робочий тиск зовнішнього пілота | 0-1,0 МПа | |||
| Тиск керування зовнішнього пілота | 0,2-1 МПа | |||
| Випробувальний тиск | 1,5МПа | |||
| Робоча температура | -20…70С | |||
| Підключення плита | 1/4″ | 3/8″ | 1/2″ | 3/4″ |
| Підключення торцева пластина | 3/8″ | 1/2″ | 3/4″ | 1″ |
| Розмір за стандартом | ISO5599-1 стандарт | |||
Номер для замовлення

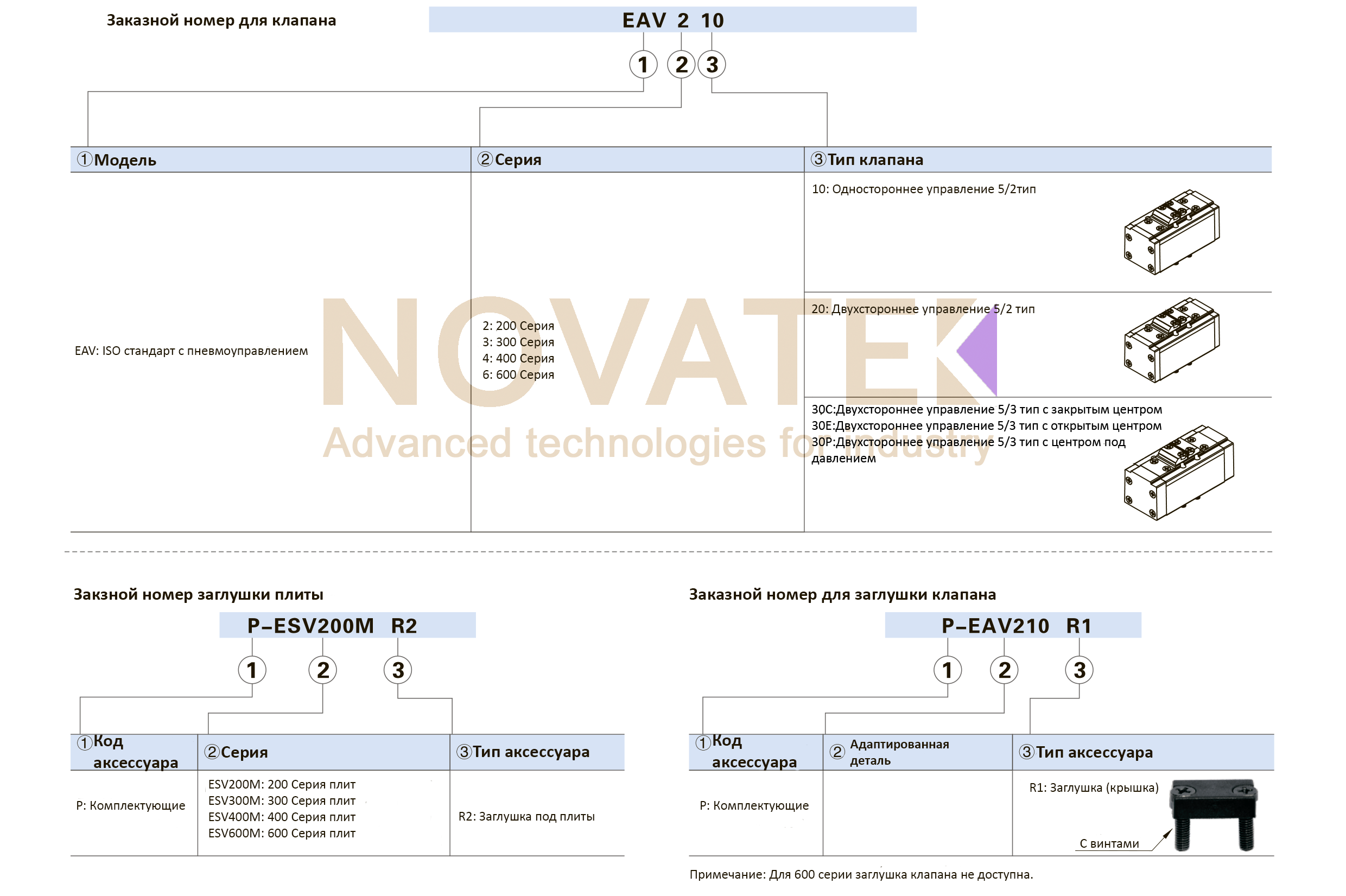

Номер для замовлення – клапан
| ISO /Тип | 5/2 | 5/3 | |||
| моностабільний | бістабільний | всі порти (P, A, B, R, S) закриті в середньому положенні | з відкритими портами вихлопу (A→R, B→S) у середньому положенні | порти (P→A,B) під тиском у середньому положенні | |
| 1 | EAV210 | EAV220 | EAV230C | EAV230E | EAV230P |
| 2 | EAV310 | EAV320 | EAV330C | EAV330E | EAV330P |
| 3 | EAV410 | EAV420 | EAV430C | EAV430E | EAV430P |
| 4 | EAV610 | EAV620 | EAV630C | EAV630E | EAV630P |

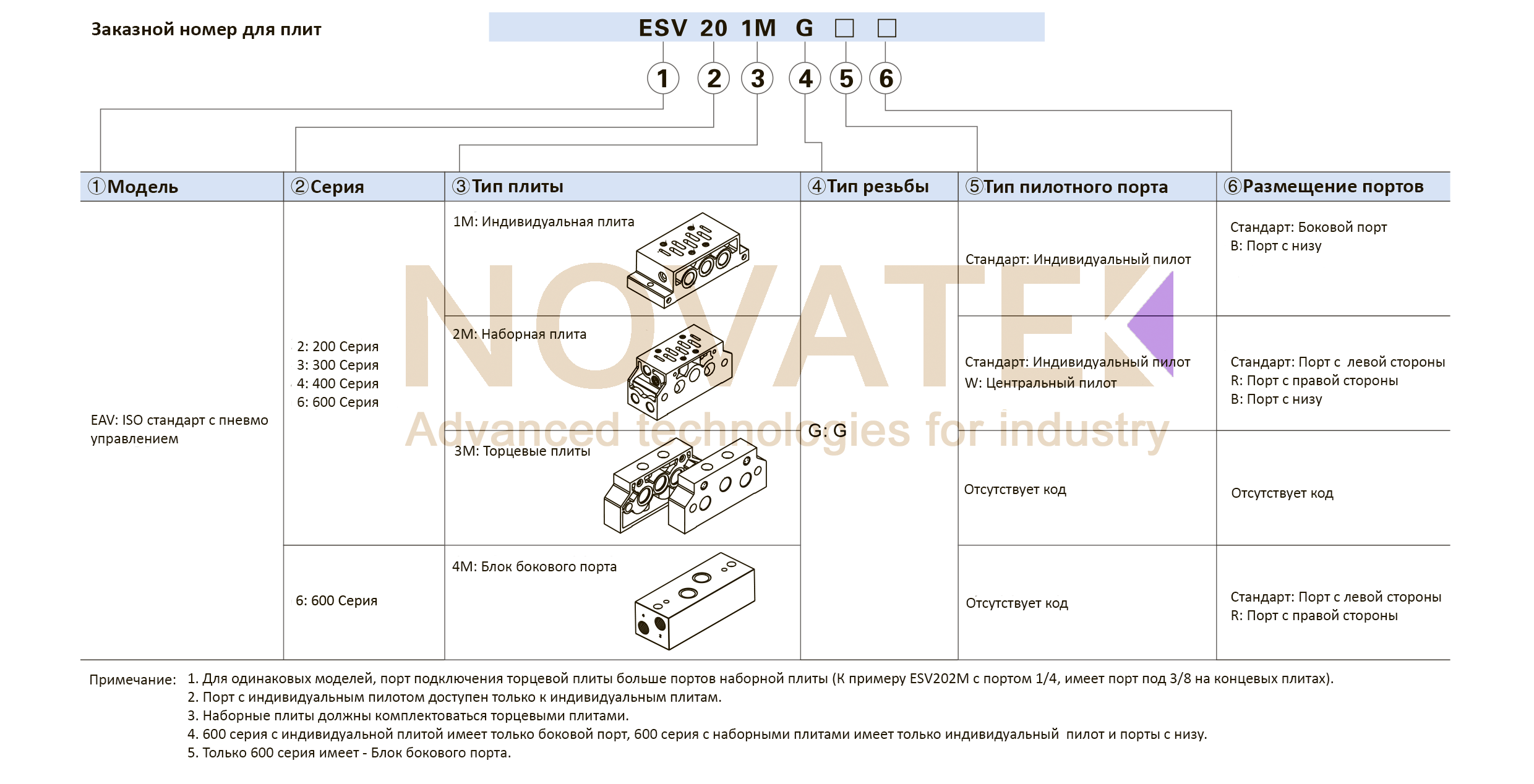

Номер для замовлення - Плита під індивідуальний монтаж клапана
| ISO1 | ISO2 | ISO3 | ISO4 | Розташування портів |
| ESV201MG | ESV301MG | ESV401MG | ESV601MG | Збоку |
| ESV201MGB | ESV301MGB | ESV401MGB | ESV601MGB | Знизу |
