Фітинг (ялинка) тип 1169

  1. Головна
  2. Продукція
  3. Промислова пневматика
  4. Різьбові фітинги та штуцери
  5. Штуцера BARB (латунь, нержавіюча сталь, пластик)
  6. Фітинг (ялинка) тип 1169

Опис

  • Шланговий фітинг BARB (ялинка) для з'єднання промислових рукавів із посадкою за внутрішнім діаметром.
  • Робоча температура: -20°C ÷ 100°C з кільцем ущільнювача NBR; -15°C ÷ 200°C з кільцем ущільнювача Viton.
  • Максимальний робочий тиск: 60 бар (робочий тиск визначається характеристиками трубки, що використовується).
  • Матеріали конструкції: нікельована латунь UNI EN 12164 CW 614N та UNI EN 12165 CW 617N.
  • Сумісні рідини: стиснене повітря, рідина сумісна з матеріалом виробу, олива, вода та ін.
  • Застосовні трубки: іскробезпечна поліуретанова трубка DIN 5510-2 · іскробезпечна поліуретанова трубка Flamex Hybrid · іскробезпечна поліуретанова трубка Flamex Hybrid для важких умов експлуатації · антистатична поліуретанова трубка · калібрована трубка FEP · високоякісна поліуреада PA12 · поліетиленова трубка · поліуретанова трубка на основі поліестеру · поліуретанова трубка на основі поліефіру, що відповідає вимогам FDA · поліуретанова трубка з внутрішнім нетоксичним ПВХ-покриттям · прозора ПВХ-трубка · ПВХ-трубка з армуванням поліефір

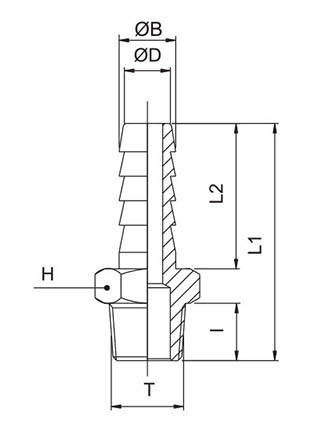

Розміри / Номер для замовлення

Модель T ØD I L1 L2 H (hex) ØB — Barb Вага (г)
1169TR186 R1/8″ 6 8 31,5 19 12 6,2 8
1169TR146 R1/4″ 6 11 35 19 14 6,2 14
1169TR187 R1/8″ 7 8 31,5 19 12 7,2 10
1169TR147 R1/4″ 7 11 35 19 14 7,2 14
1169TR188 R1/8″ 8 8 31,5 19 12 8,2 10
1169TR148 R1/4″ 8 11 35 19 14 8,2 14
1169TR189 R1/8″ 9 8 31,5 19 12 9,2 12
1169TR149 R1/4″ 9 11 35 19 14 9,2 16
1169TR389 R3/8″ 9 11,5 35,5 19 17 9,2 20
1169TR129 R1/2″ 9 14 38,5 19 22 9,2 32
1169TR1810 R1/8″ 10 8 32,5 20 12 10,2 10
1169TR1410 R1/4″ 10 11 36 20 14 10,2 16
1169TR3810 R3/8″ 10 11,5 36,5 20 17 10,2 22
1169TR1210 R1/2″ 10 14 39,5 20 22 10,2 32
1169TR1412 R1/4″ 12 11 36 20 14 12,2 16
1169TR3812 R3/8″ 12 11,5 36,5 20 17 12,2 22
1169TR1212 R1/2″ 12 14 39,5 20 22 12,2 34
1169TR3814 R3/8″ 14 11,5 38,5 22 17 14,3 24
1169TR1214 R1/2″ 14 14 41,5 22 22 14,3 36
1169TR3816 R3/8″ 16 11,5 38,5 22 17 16,3 26
1169TR1216 R1/2″ 16 14 41,5 22 22 16,3 36
1169TR3416 R3/4″ 16 16,5 45 22 27 16,3 58
1169TR3817 R3/8″ 17 11,5 40,5 24 18 17,3 30
1169TR1217 R1/2″ 17 14 43,5 24 22 17,3 40
1169TR3818 R3/8″ 18 11,5 40,5 24 19 18,3 34
1169TR1218 R1/2″ 18 14 43,5 24 22 18,3 44
1169TR3418 R3/4″ 18 16,5 47 24 27 18,3 62
1169TR3820 R3/8″ 20 11,5 41 24 22 20,45 40
1169TR1220 R1/2″ 20 14 43,5 24 22 20,45 42
1169TR3420 R3/4″ 20 16,5 46,5 24 27 20,45 60
1169TR1221 R1/2″ 21 14 53,5 34 22 — —
1169TR3421 R3/4″ 21 16 56,5 34 27 — —
1169TR121 R1″ 21 19 60 34 34 — —
1169TR3425 R3/4″ 25 16,5 53 30 27 25,5 76
1169TR125 R1″ 25 19 56 30 34 25,5 114
1169TR3425 R3/4″ 27 16,5 60,5 38 32 — —
1169TR125 R1″ 27 19 64 38 34 — —
