Обзор пневматической трубки

Пневматические трубки и шланги применяться для монтажа отдельных элементов пневматических компонентов  в одну систему с помощью транспортировки рабочей среды. Для перемещения сжатого воздуха по магистральным и локальным трубопроводам используют трубки различных материалов, таких как:

  • полиуретан US98A, UE95A;
  • нейлон (полиамид) PA6, PA12;
  • тефлон PTFE;
  • фторопласт FE;
  • полиэтилен;
  • пвх PVC;
  • силикон и другие.

Соответственно трубки имеют различные характеристики по гибкости, прочности, устойчивости к другим средам и возможности работы в различных температурных режимах. Прочностные характеристики зависят от рабочей температуры (см. график зависимости).

Также, пневматические шланги идут различных диаметров (внутренний/наружный) в зависимости от расходных характеристик трубопровода и соединительных фитингов. Популярными являются трубки с наружным диаметром 3, 4, 6, 8, 10, 12, 14, 16 мм.

Широкая цветовая гамма позволяет выделять / разделять трубки по линиям управления, что упрощает сервисную / ремонтную работу.  Распространённый цвет  для выделения сжатого воздуха – синий, прозрачно синий.

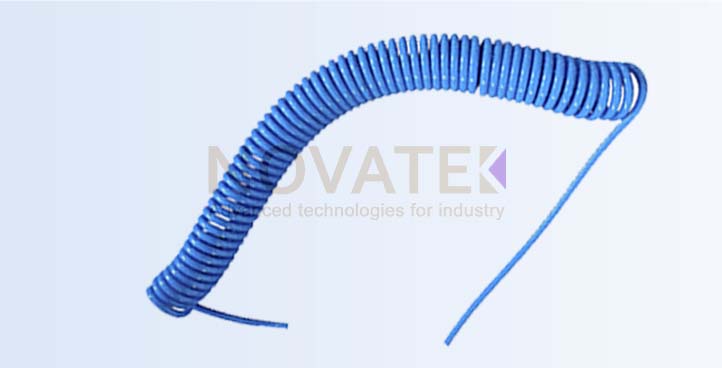

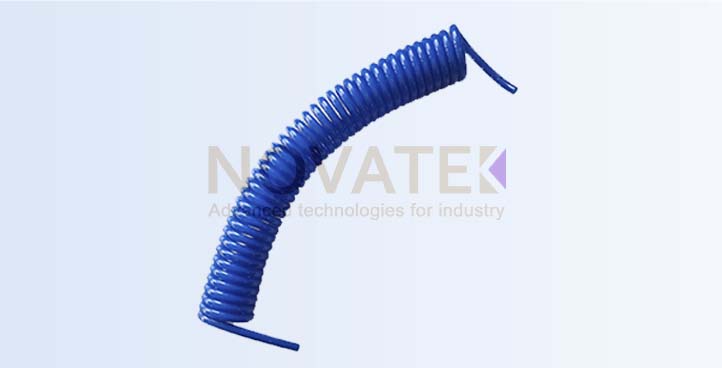

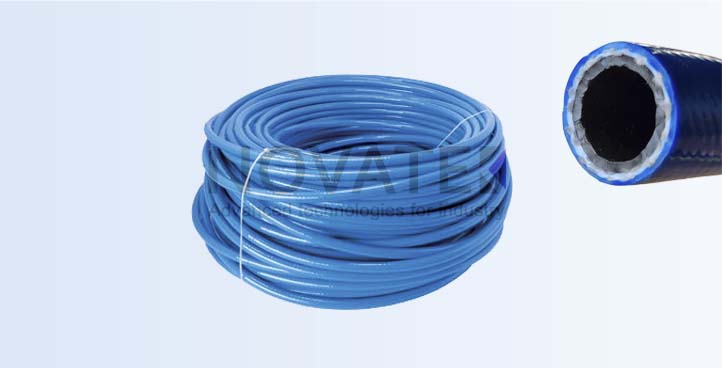

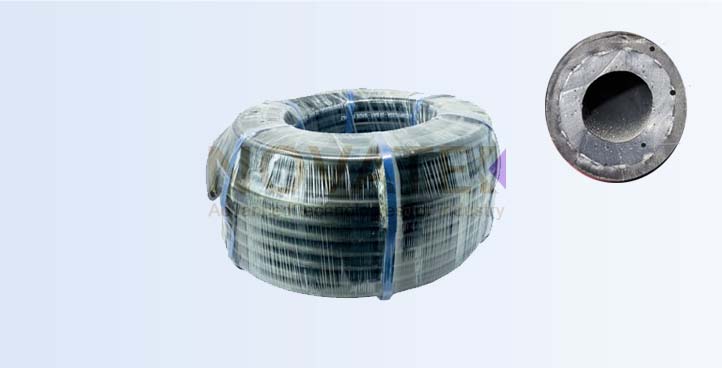

Поставляются шланги в бухтах длиною — 10, 20, 50, 100, 200 метров.  Кроме линейного исполнения (прямая трубка) идут еще и спирального / витого типа, которые нашли свое широкое применение для пневмоинструментов и обдува.

График удержания давления от повышения температуры

Подбор пневматической трубки

  • Материал трубки:

— рабочая среда (сжатый воздух, вода и другие);

— максимальное рабочее давление;

— температурный режим.

  • Размеры:

— внешний OD и внутренний ID диаметр трубки  (учитывать тип соединений);

— необходимая длина.

  • Монтажные характеристики:

— гибкость и эластичность для прокладки магистралей (подходящий радиус изгиба для прокладки в труднодоступных местах);

— выбор цвета (подходящий цвет для выделения среды или разделения магистрального потока от потока управления).

Рекомендации по выбору трубки и соединительных фитингов

  • Подсоединение с помощью быстроразъёмных фитингов цангового типа. Посадка трубки идет по внешнему диаметру OD:

— трубка серии US98A, PA6, UCS и другие (смотри рис. A);

— фитинги серии G, OTR и другие (смотри рис. A).



  • Подсоединение с помощью фитингов c накидной гайкой. Посадка трубки идет по внутреннему ID и внешнему диаметру ОD:

— трубка серии US98A, PA6, PA12, UCS и другие (смотри рис. B);

— фитинги серии 2502, 2543 и другие (смотри рис. B).



  • Подсоединение с помощью соединений типа «елочка» BARB фитинги. Посадка трубки идет по внутреннему диаметру ID с натяжением или зажимом с помощью хомута :

— трубка серии US98A, PA6, PA12, UCS и другие (смотри рис. С);

— фитинги серии 1165 и другие (смотри рис. С).

Пример монтажа пневматической трубки с различными фитингами
